5.3. 机台配置

在机台配置页面，可以设置需要采集的机床设备。

机台配置页面修改后，需要回到主页点击重启服务以生效。

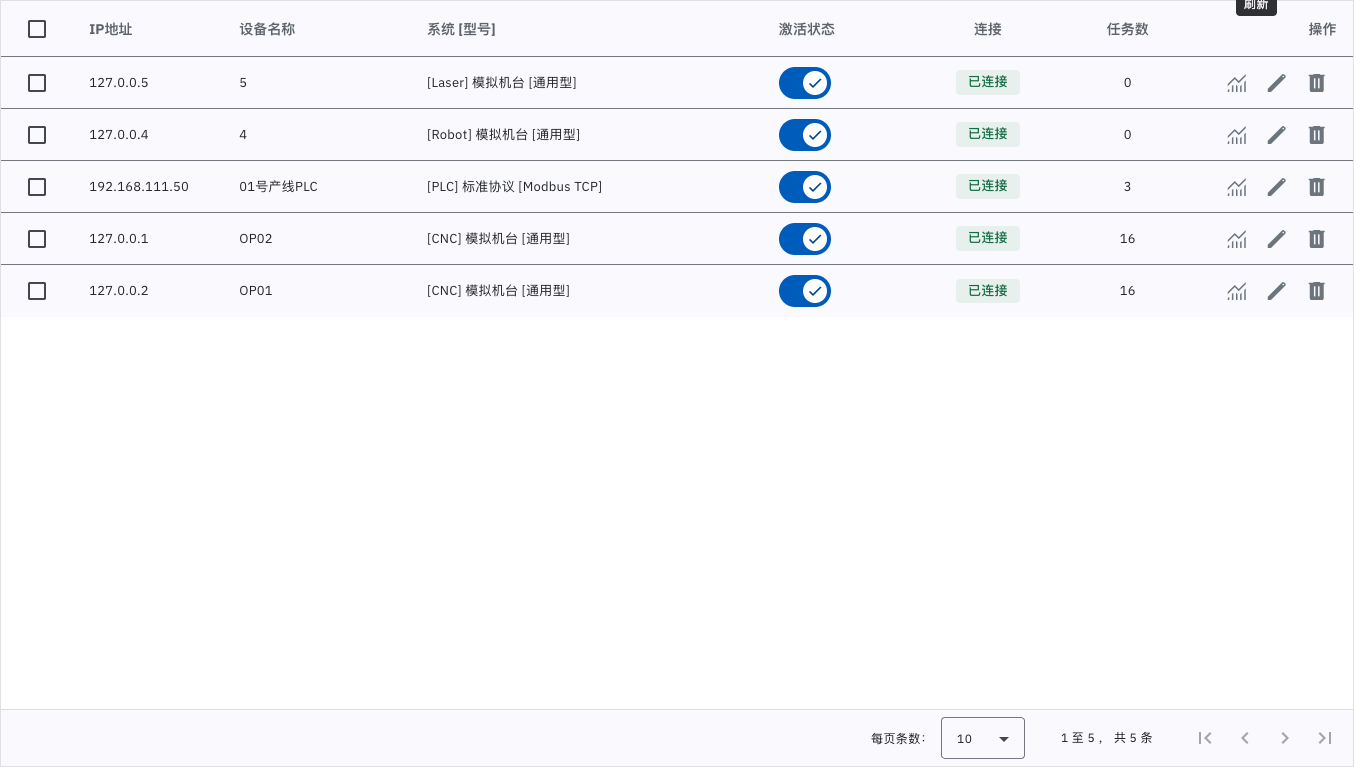

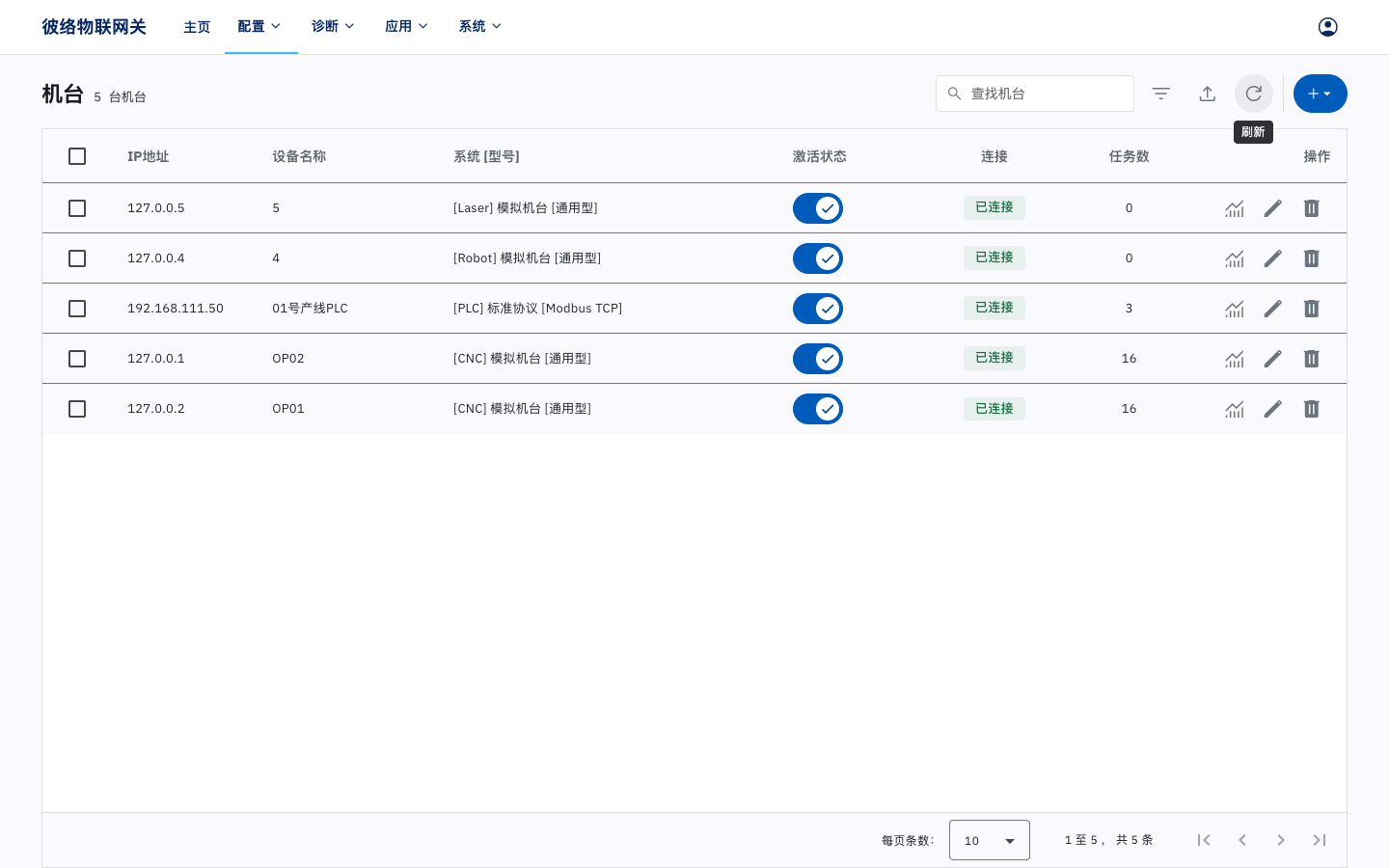

在此页的表格中，可以看到已设置的机台 IP 地址，机台名，系统型号，连接状态，任务数。如连接状态为绿色对勾，代表通讯成功，否则为异常状态，可以通过移动鼠标到图标上查看其说明，也可以参考下方常见连接状态图标表。任务数是机台开启的自动采集任务数。

常见连接状态图标：

图标	说明
✅ 绿色对勾	通讯成功
🚫 红色禁止	未激活。如在添加/编辑机台窗口激活失败，可能原因：1. 许可类型与机台类型不符；2. 已激活机台数达到最大许可数。
🔄 黄色圆圈	机台未加载，可能原因：1. 等待重启服务后第一次通讯的结果，一般需要等待最多 10 秒；2. 激活机台后未重启服务。
🔗 断开链接	机台离线，可能原因：1. 机台关机；2. 网络未连接；3. 机台配置错误；4. 机台上的网络设置未完成
❌ 红色叉	任务未就绪，可能原因：1. 机台配置错误（如系统型号错误等）；2. 机台上的网络设置未完成（如端口设置错误，防火墙未允许等）；3. 机台 IP 冲突。

注

连接栏状态每 10 秒自动获取一次。如机台配置改变后，请在主页点击重启服务。重启服务后，网关需要约 10 秒初始化与机台的连接，此时连接状态为”未加载”是正常情况，请等待约 10 秒，自动获取新的连接状态。

在页面右上角依次为查找机台输入框，筛选，批量导入，刷新，和新增机台按键。

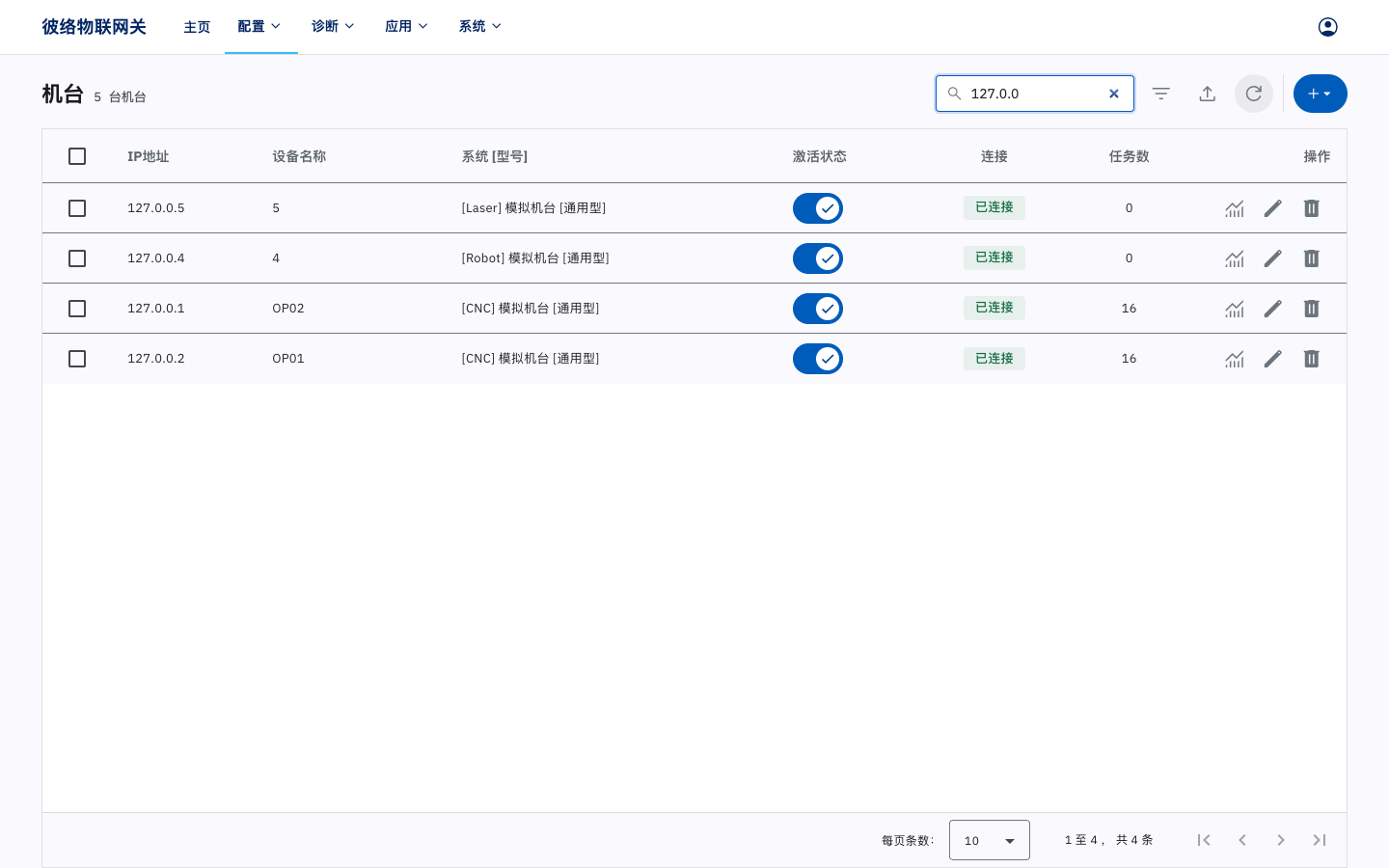

在 🔍 查找机台输入栏输入关键字，下方即出现搜索结果。搜索范围包括 IP 地址，机台名，和系统型号。清空搜索栏，即返回所有机台。

点击 ↻ 刷新按键，刷新所有机台列表。

点击 + 新增机台按键，添加机台，详见 5.3.1. 添加机台。

5.3.1. 添加机台

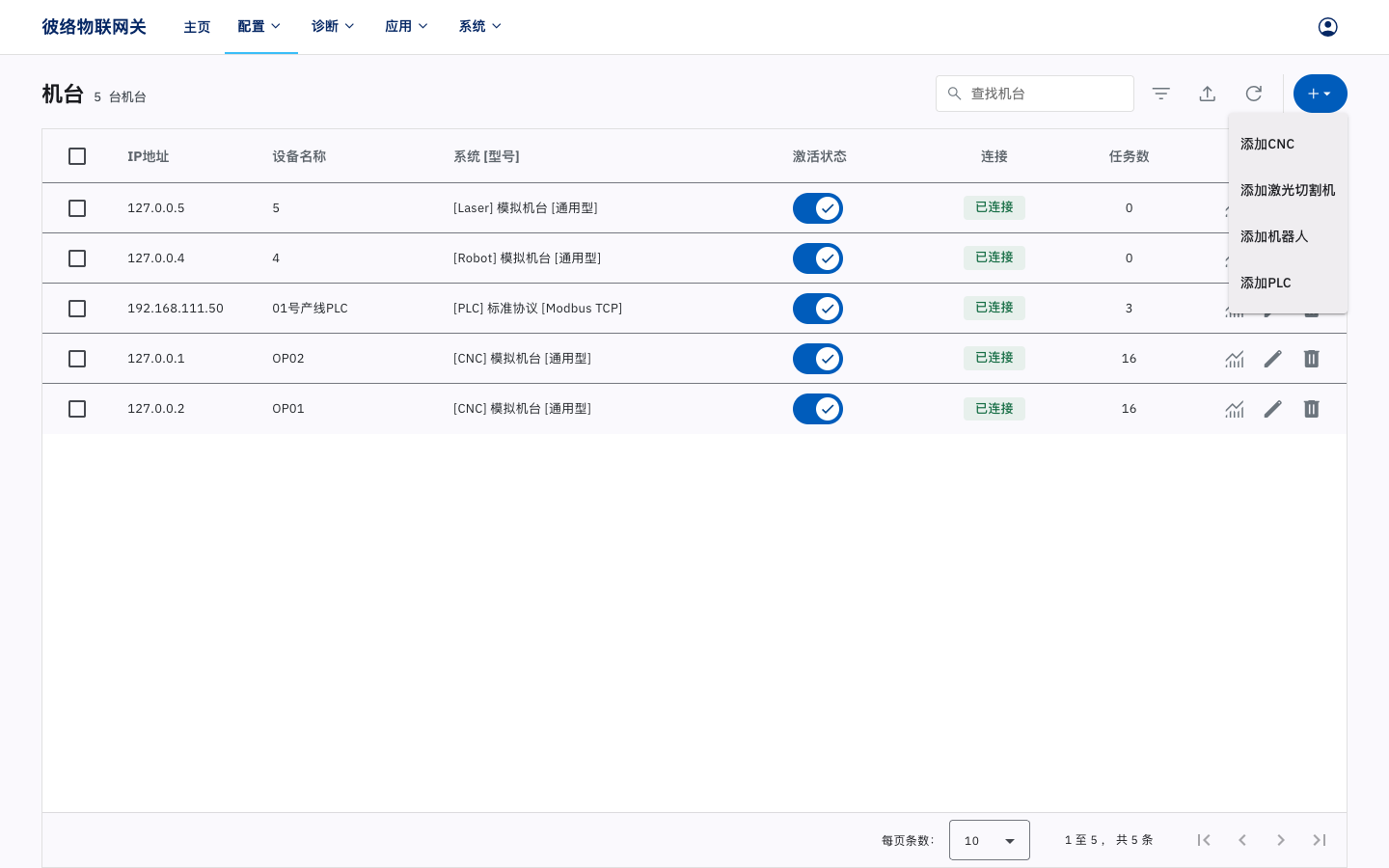

点击右上角 + 新增机台按键，在下拉菜单中依次为添加 CNC，添加激光切割机，添加机器人，和添加 PLC 等按键。

不同类型机台的添加机台窗口类似，主要区别：

1. 不同类型机台的任务标签页支持的任务不同；
2. 机器人和 PLC 机台没有程序传输标签页；
3. 部分机台有特殊的设置项（参考机床设置文档，或联系客服）。

下面以添加 CNC 机台为例：

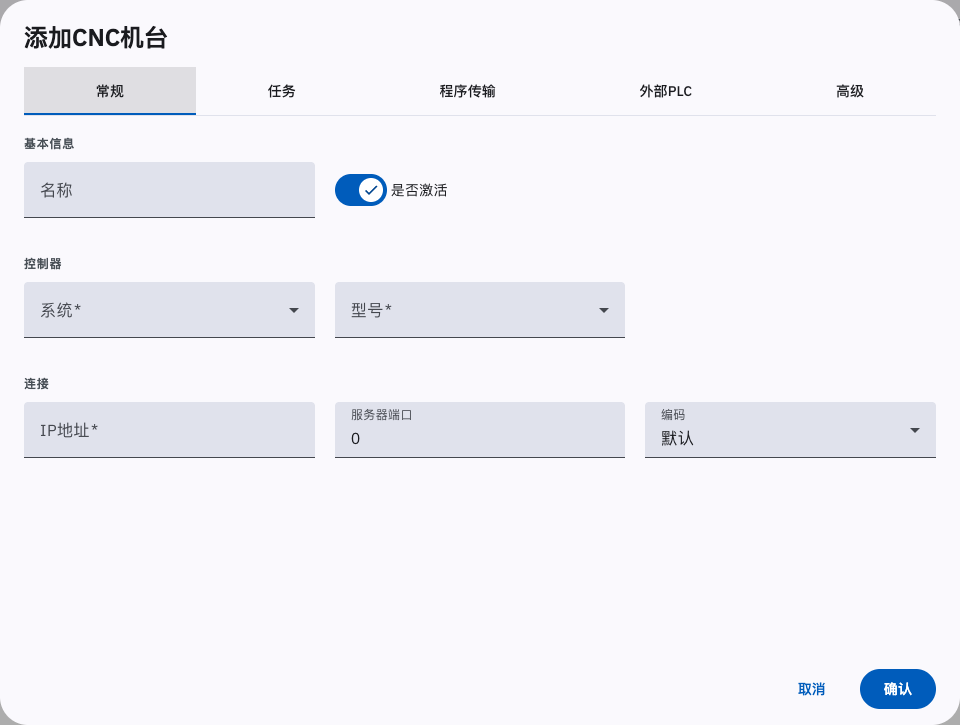

点击添加 CNC 按键。弹出”添加 CNC 机台”窗口，包含”常规”，“任务”，“程序传输”，“外部 PLC”，“高级”等标签。用户设置完所有标签内容，点击确认完成添加。添加完成后，如有改动需要，可以在”编辑 CNC 机台”窗口（详见 5.3.2. 编辑机台）中修改。

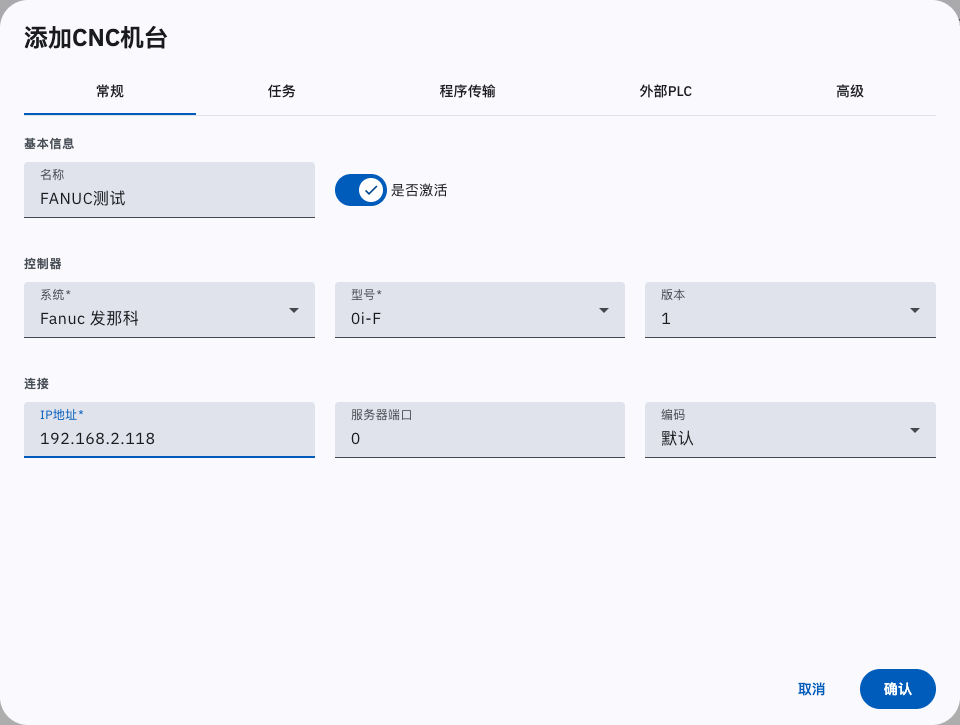

5.3.1.1. 常规设置

在”常规”标签页，设置机台连接设置，依次选择”系统”，“型号”，输入机台的 IP 地址，机台名，选择编码等。机床的 IP 设置参见文档《机床设置》。如果系统选择模拟机台，IP 地址必须设置为 127.0.0.X，X 为 1~255。注意窗口中”激活”处于勾选状态，表示该机台处于许可激活状态，即使用一个采集许可证，采集激活；如果取消勾选，则撤回用于该机台的采集许可证，采集暂停，撤回的采集许可证可用于其它机台。

如机床上的通讯端口参数设置为《机床设置》上默认端口以外的值，请修改”自定义端口”为相应值，否则填 0 以使用默认端口。编码选项是解析文本信息（如警报内容，PLC 数据中的 String 类数据，文件名，接收文件的内容等）时使用的编码，使用错误的编码会导致文本信息显示为乱码。一般保持默认选项即可。

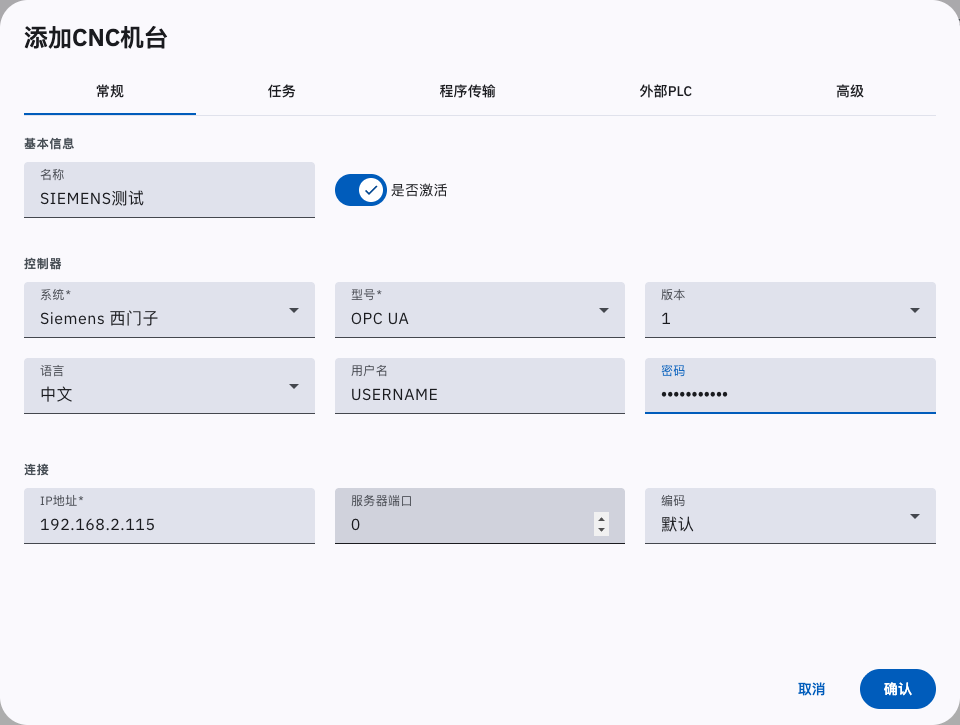

对于部分型号或连接方式，如西门子系列机床开通 OPC UA 服务的方式，请输入机台上设置的 OPC 用户名与密码。无需用户名或密码的型号或连接方式，不会出现该输入框。

5.3.1.2. 任务设置

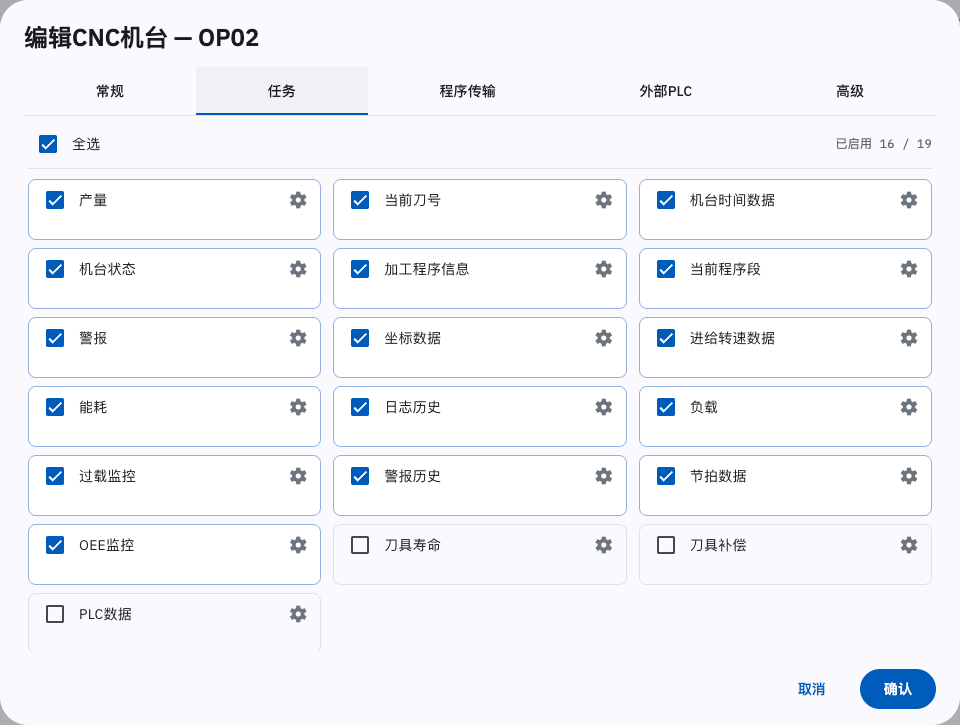

在”任务”标签页，设置机台自动采集任务。勾选可用接口以打开相应机台任务的自动采集功能。许可证中不包括的接口显示”未授权”，无法勾选。开启的任务数会显示在”机台配置”页表格中的”任务数”栏。

此标签用于开启/关闭机台自动采集任务。任务结果可以通过云平台，MODBUS，MQTT，或数据库等方式上传。为了接收机台任务结果，在 5.6. 通讯配置中，必须在云平台，MODBUS，MQTT，数据库等通讯方式中至少启用并设置一个。机台任务的采集间隔和详细设置可以在 5.5. 任务配置中设置。任务结果在 MODBUS，MQTT，数据库等方式中输出的格式，详见《通讯协议》。通过 HTTP 协议接口采集则无需设置机台任务。

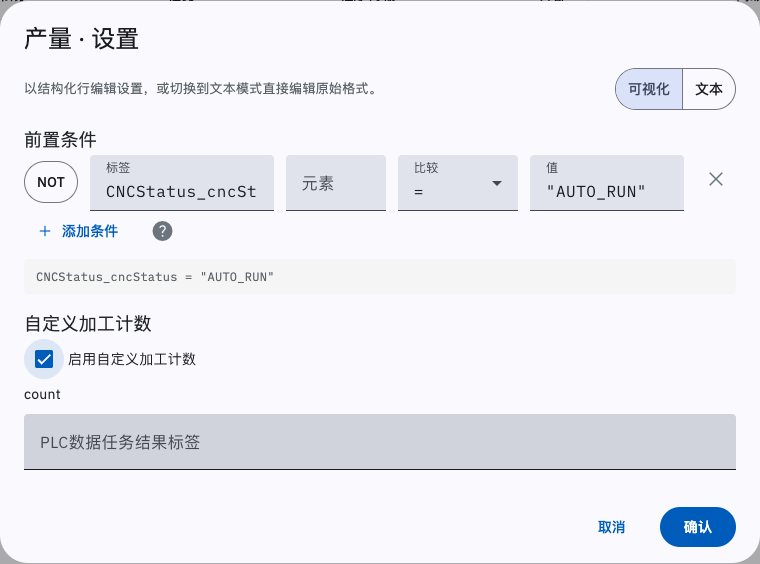

任务右侧 ⚙ 设置按键用于设定此任务的高级设置，如任务运行的前置条件，目标通道，目标刀具，自定义功能，特殊设置等。

5.3.1.2.1. 前置条件

在设置前置条件后，运行任务前会先检查是否满足前置条件时。只有满足条件时，才会执行对应的采集任务。如保持空白，则默认无前置条件，直接执行任务。前置条件命令详见 6.2.2. 前置条件。

例如：

CNCStatus_cncStatus = "AUTO_RUN" and Load_spindleLoad[0] > 50

如设定了前置条件，该任务名右侧会出现蓝色分叉图标。

5.3.1.2.2. 目标通道

部分机台支持多通道数据，如通道 1 代表主轴，通道 2 代表背轴。默认目标通道为 0，即仅获取主通道的数据。如需获取多通道的数据，需要在目标通道中设置。支持此项设置的任务包括：当前刀号，机台状态，加工程序信息，当前程序段，坐标数据，进给转速数据，负载数据，过载监控，刀具补偿等。

例如：0;1-3

5.3.1.2.3. 目标刀具

刀具寿命与刀具补偿任务，必需在任务右侧 ⚙ 设置按键的窗口中输入目标刀具。刀具的输入方式随机台系统不同，默认不指定刀具。用户可参照提示中的示例，或参考《通讯协议》2.5.1.12. readOffsetData 读取刀补数据和 2.5.1.21. readToolLife 读取刀具寿命。

以西门子系统为例，刀具需要用刀号 Tool 与刀补号 Offset 定义：

1.2;3-5.1;7-9.1-3

• 1.2 代表 1 号刀 2 号刀补；
• 3-5.1 代表 3 号刀 1 号刀补，4 号刀 1 号刀补，5 号刀 1 号刀补；
• 7-9.1-3 代表 7，8，9 号刀，每把刀的 1，2，3 号刀补。

5.3.1.2.4. 自定义功能

加工计数，机台状态，当前警报等任务，支持自定义功能，以 PLC 任务的结果代替原始接口返回的数据。自定义功能多用于使用二次开发模块代替原生功能模块的系统，或系统不支持通信，由厂家提供数据点表，从 PLC 地址获取所需数据。

注意

PLC 数据任务结果的数据类型必须与原始接口的数据类型兼容。例如加工计数的 count 字段是 Int32，则填入的标签对应的数据的类型必须可以转化为 Int32。如加工计数在 PLC 中的原始数据为字符串，可以使用 PLC 数据任务的后处理功能处理为 Int32 类型，将处理后的数据对应标签填入。自定义状态对应 PLC 任务设置示例可以参考 6.2.4.2. $POST$ 后处理的示例 4。

5.3.1.2.5. 特殊设置

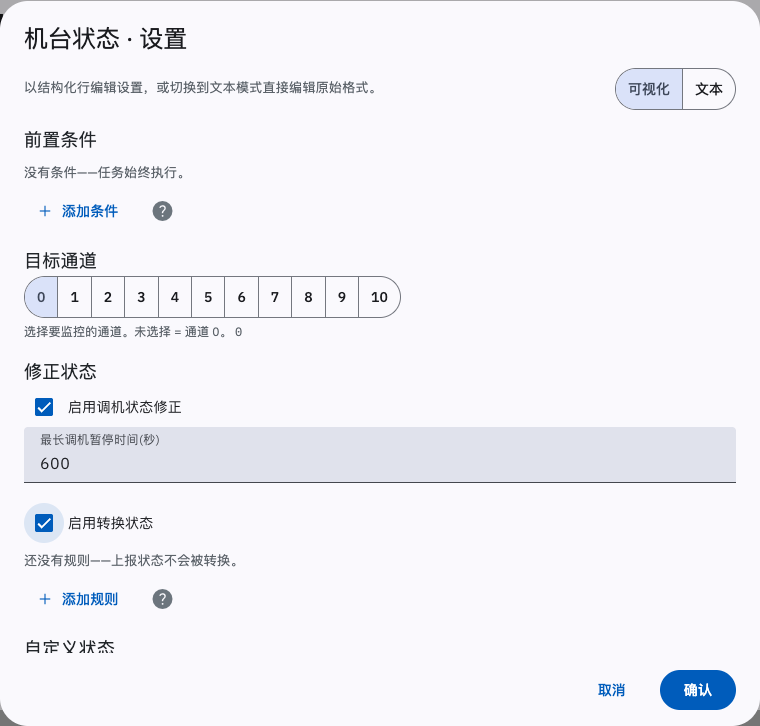

机台状态任务支持修正状态设置，用户可以启用调机状态修正和状态转换，默认不开启。此处的设置与 5.5.8. 机台状态监控设置同名设置相同，后者是全局设置，启用前者会在这台机台上覆盖全局设置。

启用调机状态修正选项或状态转换后，会根据相应规则修正状态，在 adjustedStatus 修正状态（《通讯协议》1.2.4. CNCStatus：机台状态）输出。在统计 OEE，状态累计时间等涉及机台状态的计算中，优先使用修正状态判断状态。默认都不开启，adjustedStatus 修正状态与机台返回的实时状态一致。

调机状态修正的规则为：

1. 机台当前处于调机状态；
2. 机台从非调机状态转为调机状态的时间，超过设定的最长调机暂停时间；
3. 机台坐标数据保持不变的时间，超过设定的最长调机暂停时间。

一般情况下，adjustedStatus 修正状态与机台的实时状态一致，如同时符合以上所有条件，adjustedStatus 修正状态不再是调机状态，而被修正为待机状态。

启用状态转换后，会根据输入的命令设置 adjustedStatus 修正状态。如：

CNCStatus_cncStatus = "MANUAL_MDI_RUN" | AUTO_RUN

CNCStatus_cncStatus = "MANUAL_MDI_RUN" 是前置条件（详见 6.2.2. 前置条件），如果此机台状态任务得到的 cncStatus（运行状态，String 类型）为 “MANUAL_MDI_RUN”，则把 adjustedStatus 修正状态设置为 AUTO_RUN。如果有多条转换命令，用 ”;” 隔开。

同时开启这两个选项时，先执行调机状态修正，再执行状态转换。

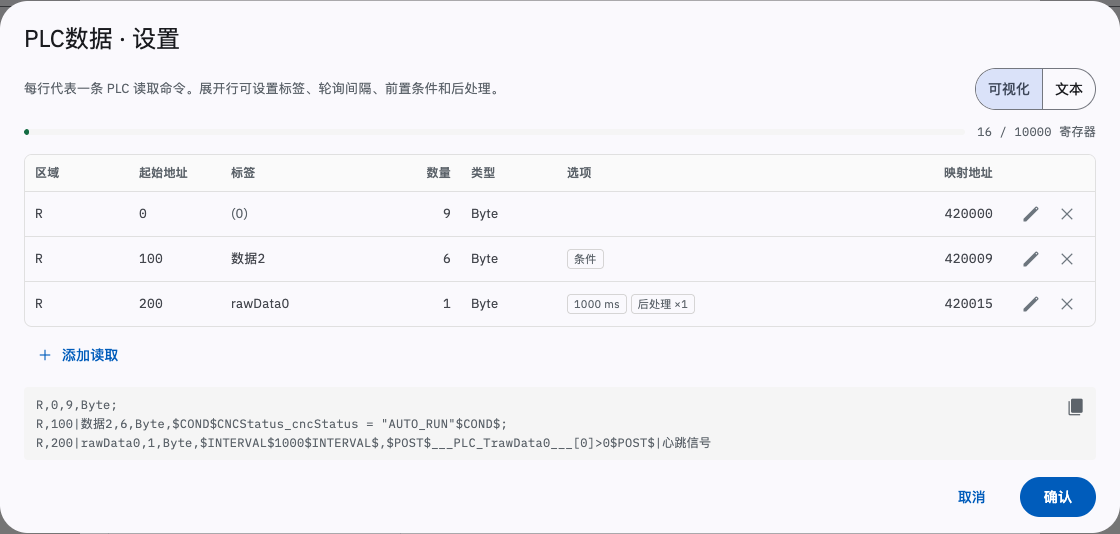

PLC 数据任务，必须在任务右侧 ⚙ 设置按键的窗口中输入目标 PLC 数据相关命令，详见 6.2.1. PLC 数据任务。

如果启用了 MODBUS 通讯（5.6.2. MODBUS 配置），由于 MODBUS 预留点位限制，单个机台的 PLC 数据任务的总数据量（含外部 PLC 数据）在转换后不能超过 10000 个地址位，详见《通讯协议》3.1. 机台相关数据。

5.3.1.2.6. 警报映射

当前警报任务支持警报映射，用于将机台上报的报警号，替换为自定义的报警内容。适用于只上报报警号、不上报报警文本，或需要统一报警描述的机台。

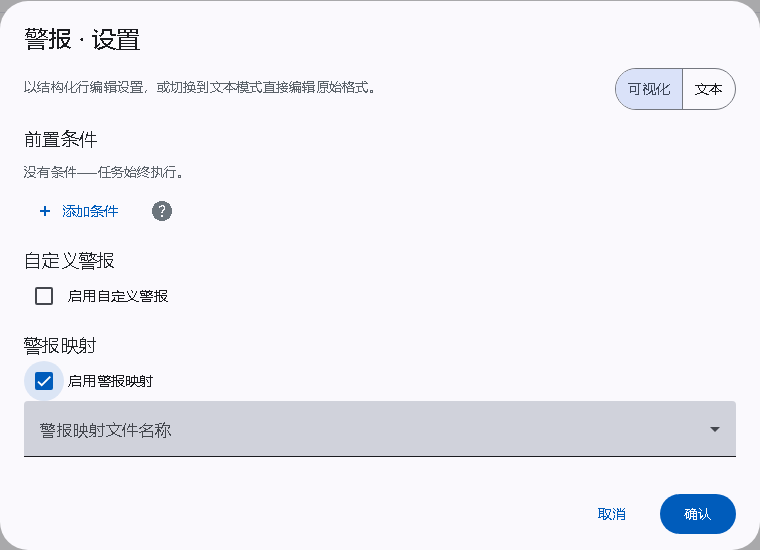

在当前警报任务右侧 ⚙ 设置按键的窗口中，勾选“启用警报映射”，然后在“警报映射文件名称”下拉框中选择一个已上传的映射文件。

映射文件的上传与管理在 5.5.7.1. 警报映射文件中进行，需要先上传映射文件，才能在此处选择。启用后需要点击确认保存，并回到主页点击重启服务以生效。

5.3.1.2.7. 其它说明

机台 OEE 数据包括关机时间，待机时间，急停时间，自动运行时间，调机时间，以及机台开动率等，详见 6.1.1. 机台 OEE 数据。OEE 数据需要本地缓存支持，启用时需要开启 5.12. 设置-高级选项下的”本地缓存”开关。

写入刀补与程序传输不在机台任务可选项中，必须通过 HTTP 协议或 MQTT 协议 RPC 接口调用，详见《通讯协议》。

累计状态时间为自从网关开始自动采集这台设备，累计的各状态时间，单位为秒。该值保存在网关中，与机台 ID（MachineID）绑定，不会被重置。

节拍数据获取上次节拍时间，由网关分析机台状态，加工计数，加工程序信息获得。

5.3.1.3. 程序传输设置

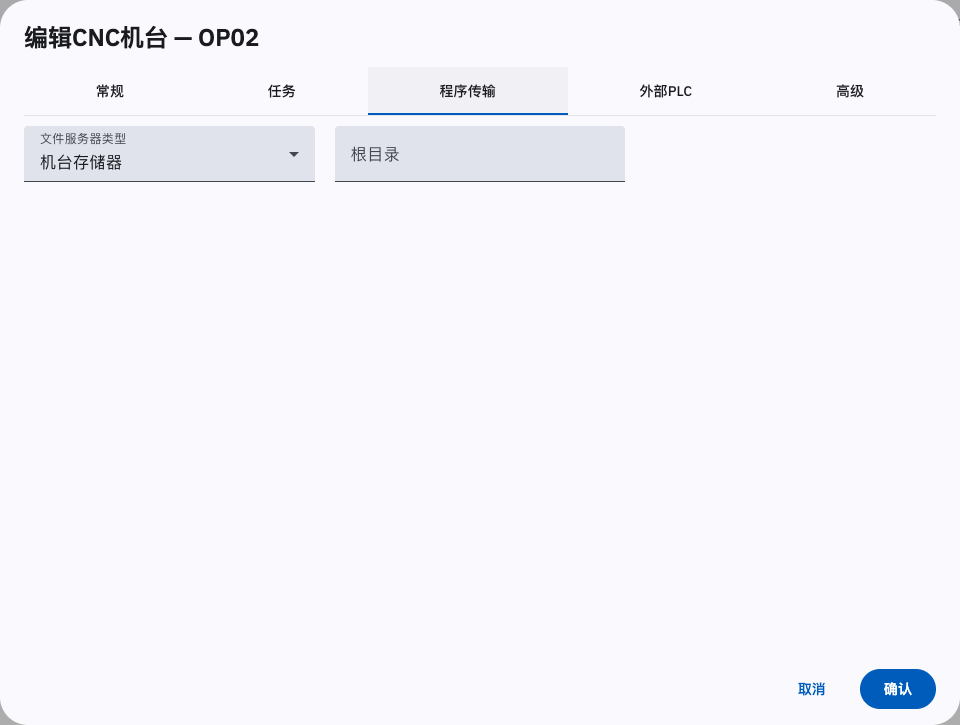

在”程序传输”标签页，设置文件传输的方式和目标位置。

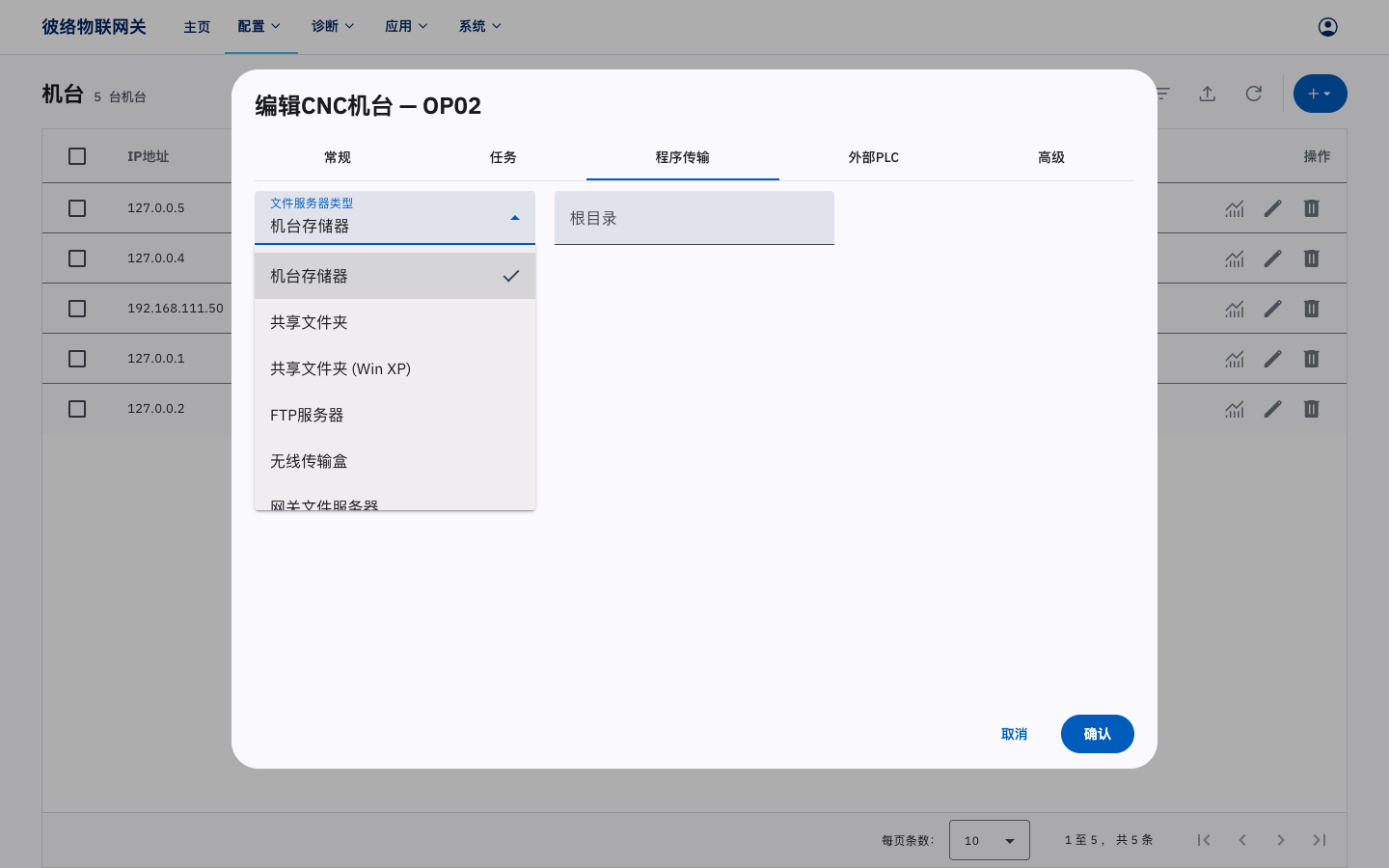

“文件服务器类型”选项包括：

• 机台存储器（默认），即机台内置存储器，包括机台上插的 CF 卡（部分机台支持，需要指定根目录为 CF 卡路径）；
• 共享文件夹与共享文件夹 (Win XP)，即通过共享文件夹的方式传输文件；
• FTP 服务器，即通过 FTP 方式传输文件；
• 无线传输盒是一个外接于机台的存储设备，可通过 WiFi 连接网关，以及通过 USB 或 RS232 连接机台实现文件传输；
• 网关文件服务器是网关本地创建的一个文件服务器，机台可通过 FTP 或共享文件夹等方式访问，详见 5.6.5. 网关文件服务器配置。

如机台存储器空间太小，或机台不支持直接传输程序到机台存储器，可以使用”网关文件服务器”等方式实现程序传输。亦可给机台外接文件服务器硬件后，以”共享文件夹”/“FTP 服务器”/“无线传输盒”等方式传输程序。

如根目录为空白，则使用默认机台路径为根目录。各机型的默认机台路径不同，详见《通讯协议》2.6. 文件管理接口。

5.3.1.4. 外部 PLC 设置

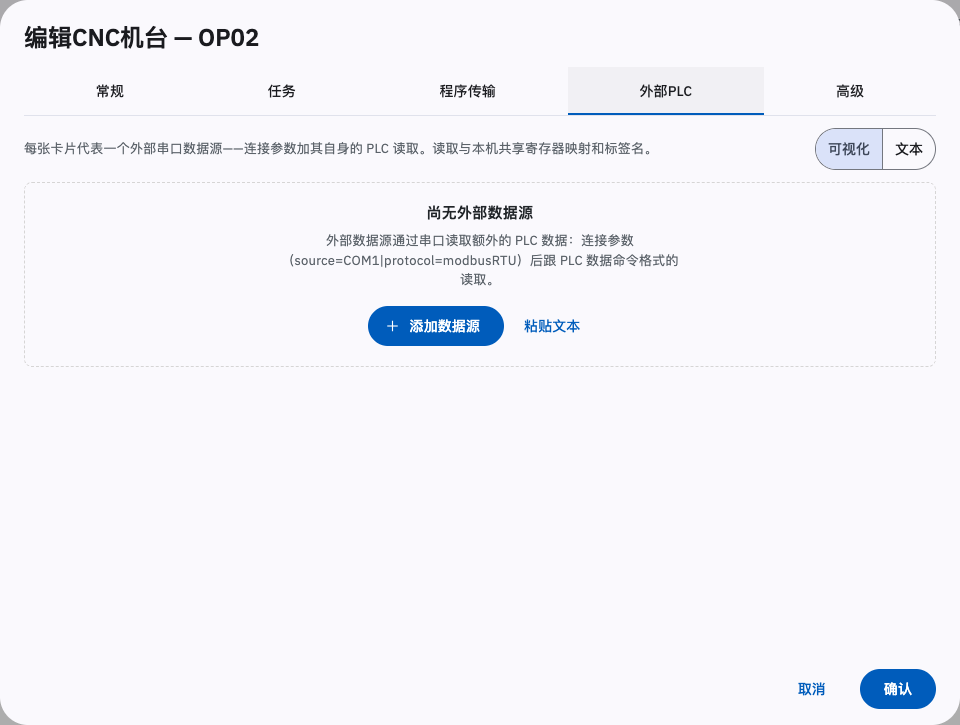

在”外部 PLC”标签页，可以通过命令添加外部 PLC 对机台的周边设备进行数据采集，详见 6.2.5. 外部 PLC 数据任务。添加有效的外部 PLC 数据任务后，即会在重启服务后自动采集。外部 PLC 数据任务的采集间隔设置，及其获取任务数据的方式与 PLC 数据任务的相同。

例如：

source=COM1|protocol=modbusRTU;4x,0,1,Int16;4x,10,2,Int32

5.3.1.5. 高级设置

在”高级”标签页，可以自定义机台 ID（MachineID），从站 ID（SlaveID），网络错误视为离线，并行任务处理，和自定义属性。

机台 ID 用于除 Modbus 通讯以外所有通讯方式的机台数据标识。默认机台 ID 由机台 IP 的第三段与第四段拼接后删除左侧的 0 得到。如 IP 第三段不为 0，则第四段需要补齐三位数。例如 192.168.0.1 对应的默认机台 ID 为 1，192.168.1.12 对应的默认机台 ID 为 1012。

从站 ID 用于 Modbus 通讯的机台数据标识。默认从站 ID 为机台 IP 第四段，如 192.168.1.12 对应的默认从站 ID 为 12。

网络错误视为离线默认不勾选。勾选后，如果机台在初次连接时因网络原因连接失败（原本报告为”网络错误”），网关会将其视为机台离线，而不再报告为连接错误。适用于机台会不定期关机或网络中断、希望将此类网络不可达情况统一按离线处理的场景。

并行任务处理是分配给机台的任务管理器数量，即线程数，默认为 1，调高此设置会占用更多系统资源，仅当任务数量很多，任务间隔很短，默认设置下无法满足采集即时性的时候调高此设置。部分机台系统不支持多线程连接，不可设为 1 以外的值。注意所有激活机台的并行任务处理值之和，应小于最大任务管理器数量（详见 5.5.9. 任务管理器设置）。

自定义属性用于在返回的任务数据中增加用户自定义的属性标签。格式为：

{"attribute":value,…}

示例：

{"自定义 ID":1, "自定义字符串": "abc123 字符串"}

在任务数据中，自定义属性添加到 <entityID>（对于机台就是 MachineID）属性后。

5.3.1.6. 连接状态

完成”添加机台”的各项设置后，点击确认完成配置。在机台配置页出现刚刚添加的机台，注意此时”连接”栏图标为黄色圈，代表机台未加载，需要在主页点击重启服务加载新配置的机台。

重启服务后，可以看到连接栏图标为绿色勾，代表通讯成功，如果显示其它图标，代表配置错误，机台，网关，或者网络连接等出现故障，请移动鼠标到图标上查看其说明或参考 5.3. 机台配置下的常见连接状态图标表。

5.3.2. 编辑机台

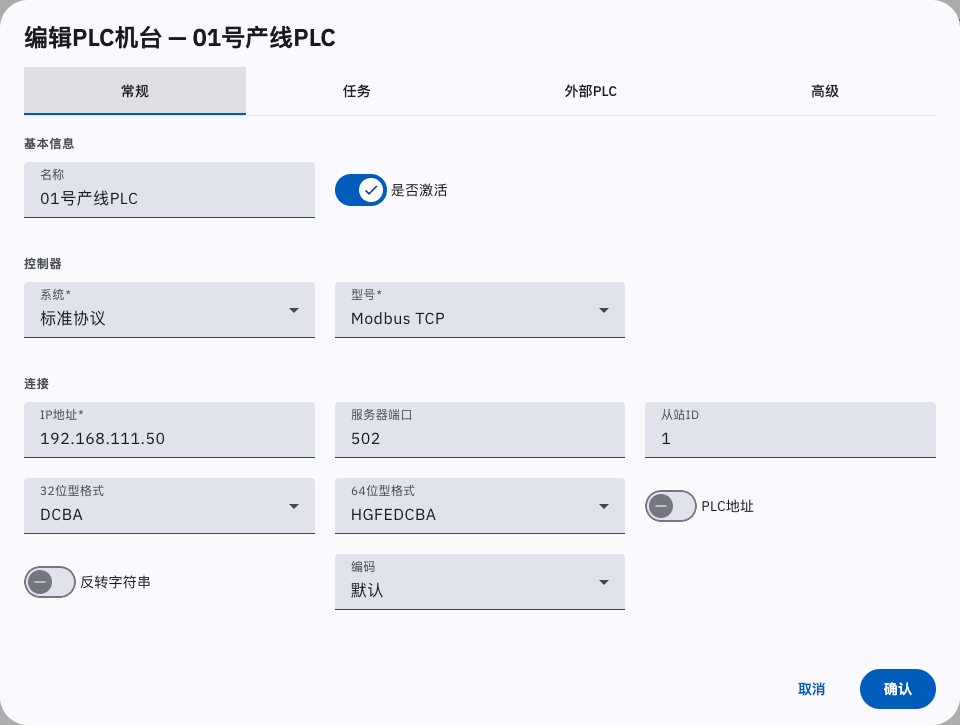

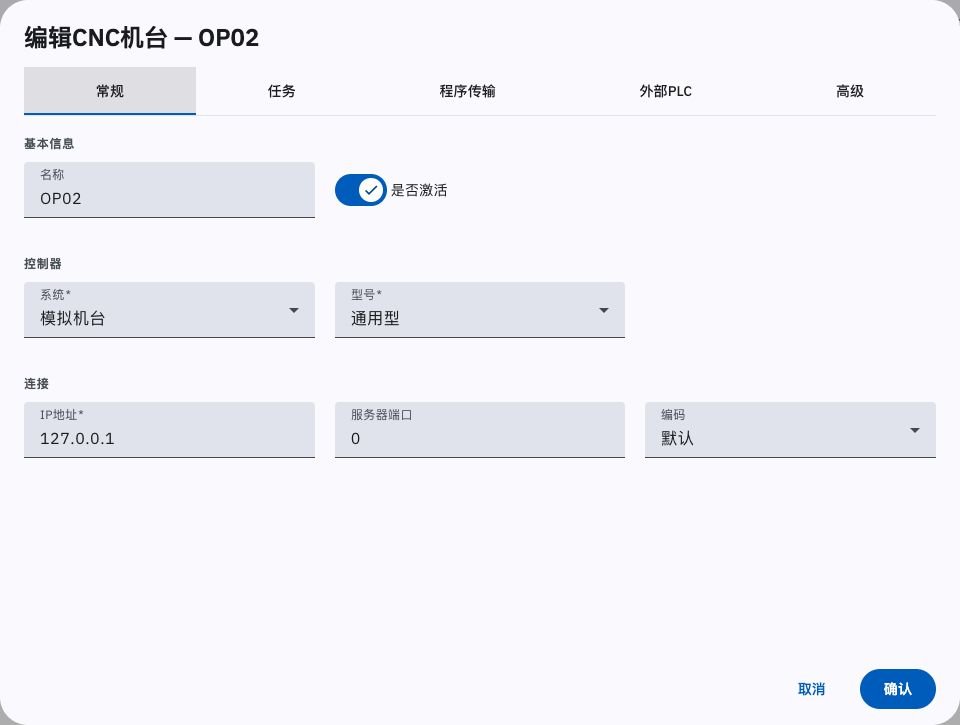

在已有机台列表右侧”操作”栏点击编辑按键 ✏️，进入和”添加 CNC 机台”/“添加激光切割机”/“添加机器人”/“添加 PLC 机台”类似的”编辑 CNC 机台”/“编辑激光切割机”/“编辑机器人”/“编辑 PLC 机台”窗口。各标签页选项详细说明详见 5.3.1. 添加机台。编辑机台窗口不可切换 CNC/激光切割机/机器人/PLC 类型。

5.3.3. 删除机台

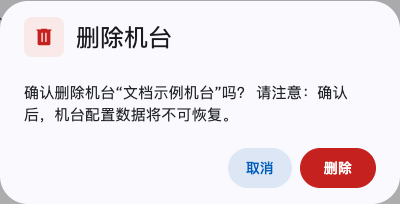

在已有机台列表右侧”操作栏”点击删除按键 🗑️，提示”删除机台”窗口，点击确认永久删除机台。

5.3.4. 批量激活

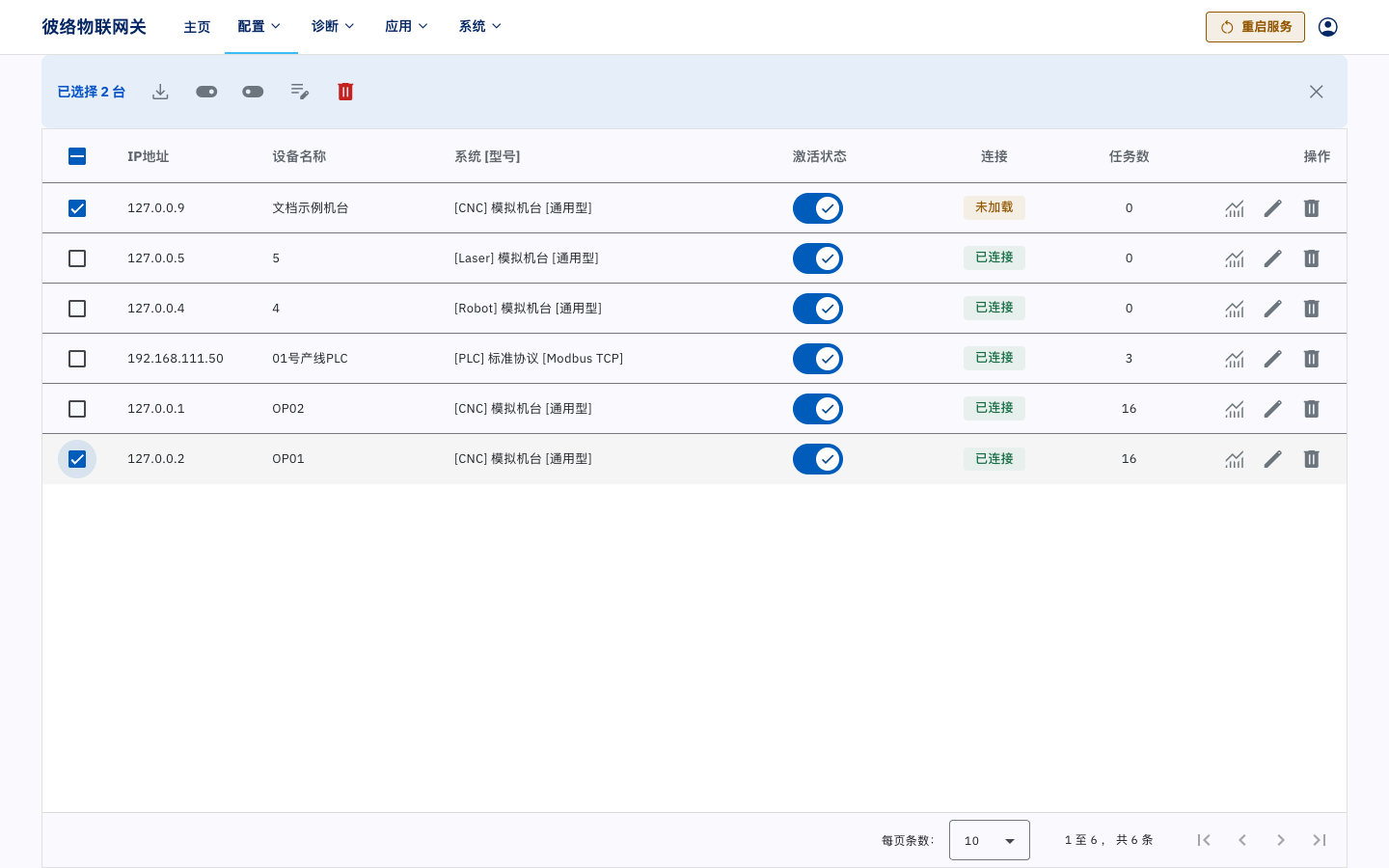

点击列表最左侧复选框，或者点击列表左上角全选按键，选择多个机台。

此时右上角出现批量操作按键，分别是批量激活，批量编辑，和批量删除。

点击批量激活按键，在批量激活窗口中，选择是否激活。点击确认将选中的机台设置为激活/未激活。

5.3.5. 批量编辑

点击列表最左侧复选框，或者点击列表左上角全选按键，选择多个机台，注意必须为同系统同型号的机台。

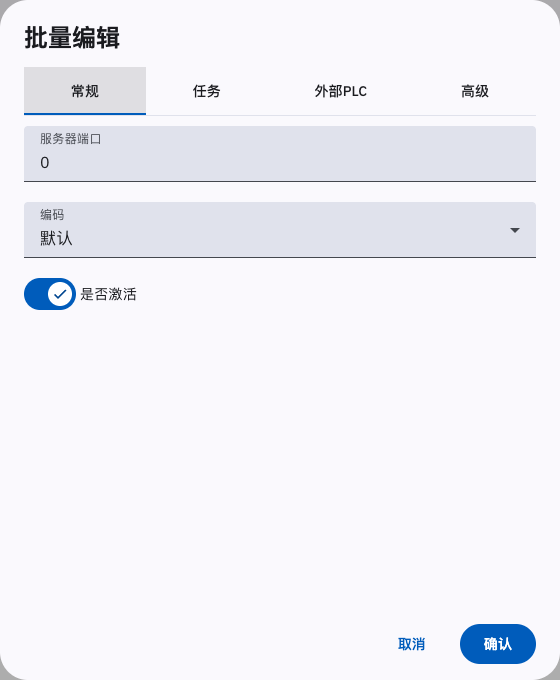

点击右上角批量编辑按键，在批量编辑窗口中，设置通用选项，点击确认保存。

注

批量编辑仅有通用选项，如机台 ID，从站 ID，机台名，程序传输目录，自定义属性等非通用选项必须单独编辑。批量编辑窗口各标签页，未设置选项按照默认值初始化，而不是保留单独设置的内容。

5.3.6. 批量删除

点击列表最左侧复选框，或者点击列表左上角全选按键，选择多个机台。

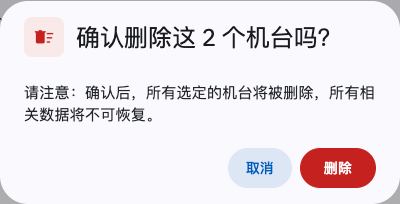

点击右上角批量删除按键，在弹出的确认框，点击确认删除选中机台。
