5.6. 通讯配置

通讯配置包括云平台设置，MODBUS 设置，MQTT 设置，数据库设置，网管文件服务器设置，HTTP 设置，和 HUB 设置等。用户可以根据需要开启一个或多个通讯方式。

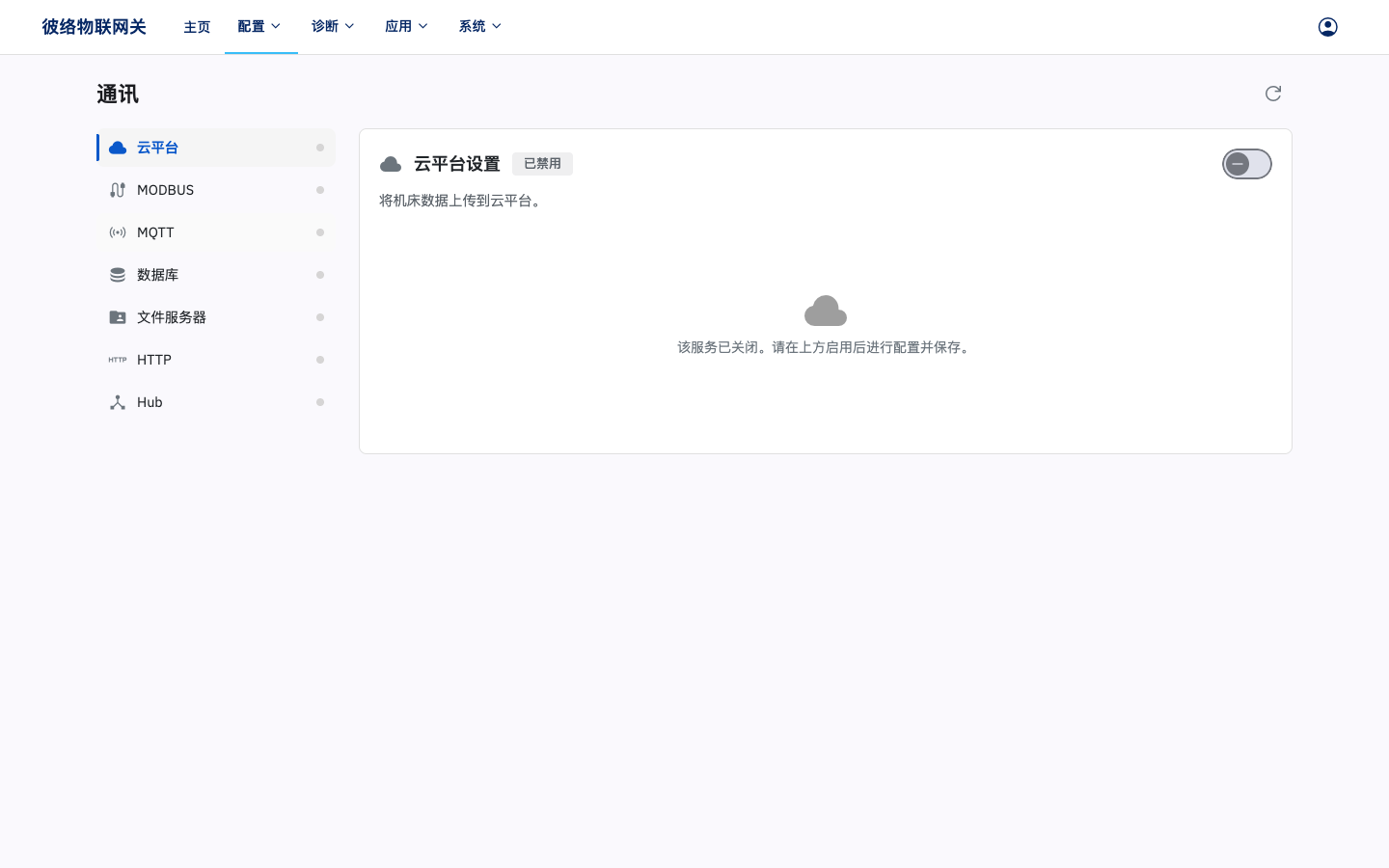

通讯配置页面左侧为通讯方式列表（并显示各通讯方式的启用状态），右侧为所选通讯方式的设置。打开对应设置中的”启用”开关后显示全部设置项。所有设置在点击保存后，需要回到主页点击重启服务以生效。

5.6.1. 云平台配置

点击”启用”开关以启用云平台通讯。

启用云平台通讯，完成服务器相关设置，并开启目标机台/机组的自动采集任务（详见 5.3.1.2. 任务设置，与 5.4.1.2. 机组任务设置）后，即可通过标准协议将任务数据实时上传到指定标准云平台，从而实现数据的存储，分析，看板显示等功能。彼络已搭建了一个标准云平台服务器 tb.bivrost.cn，可以联系客服试用（详见《云平台说明》）。

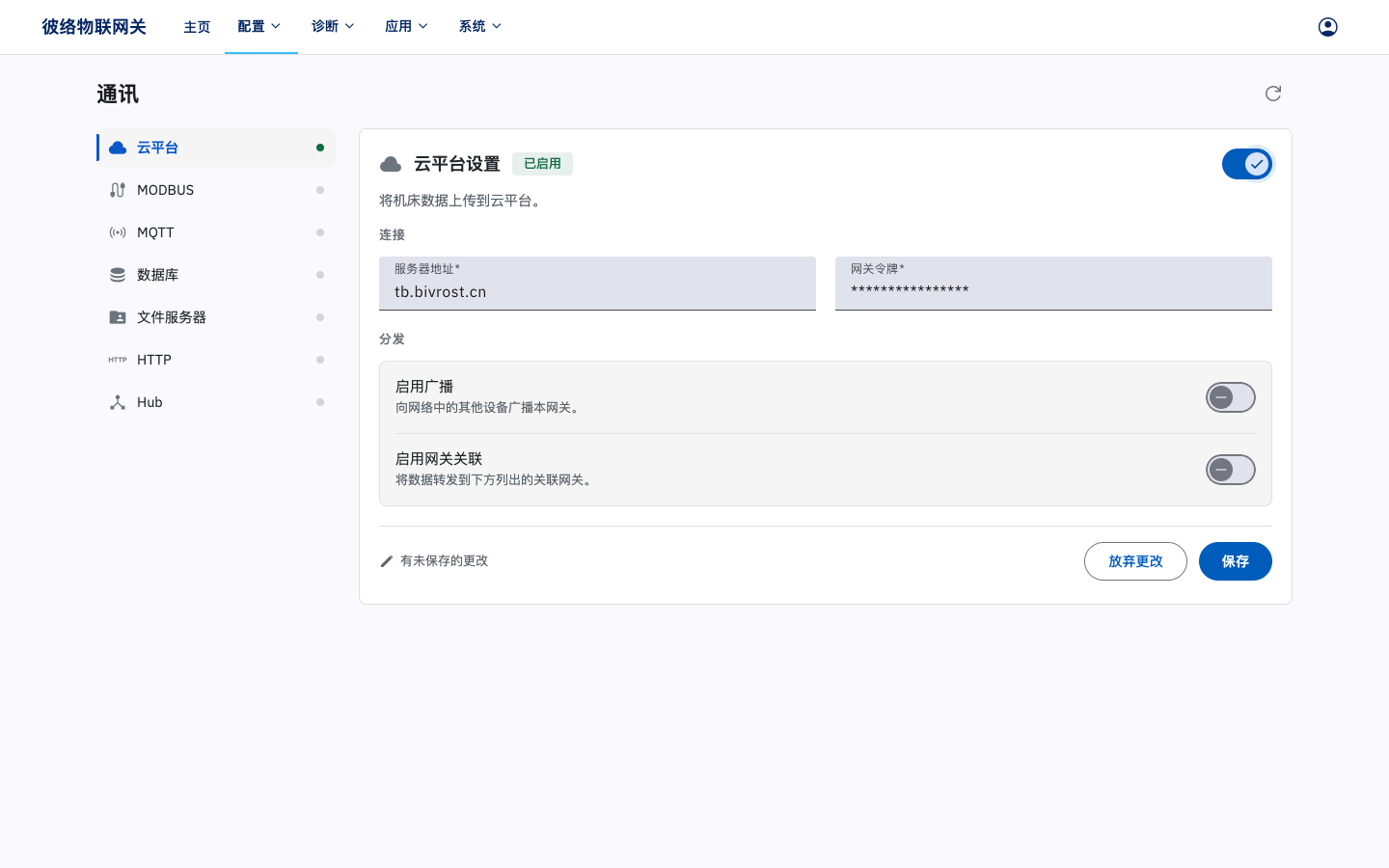

• 服务器地址处输入云平台地址。
• 网关令牌处输入云平台分配给网关的令牌。
• 启用广播，网关将通过云平台向平台下其它网关广播数据。

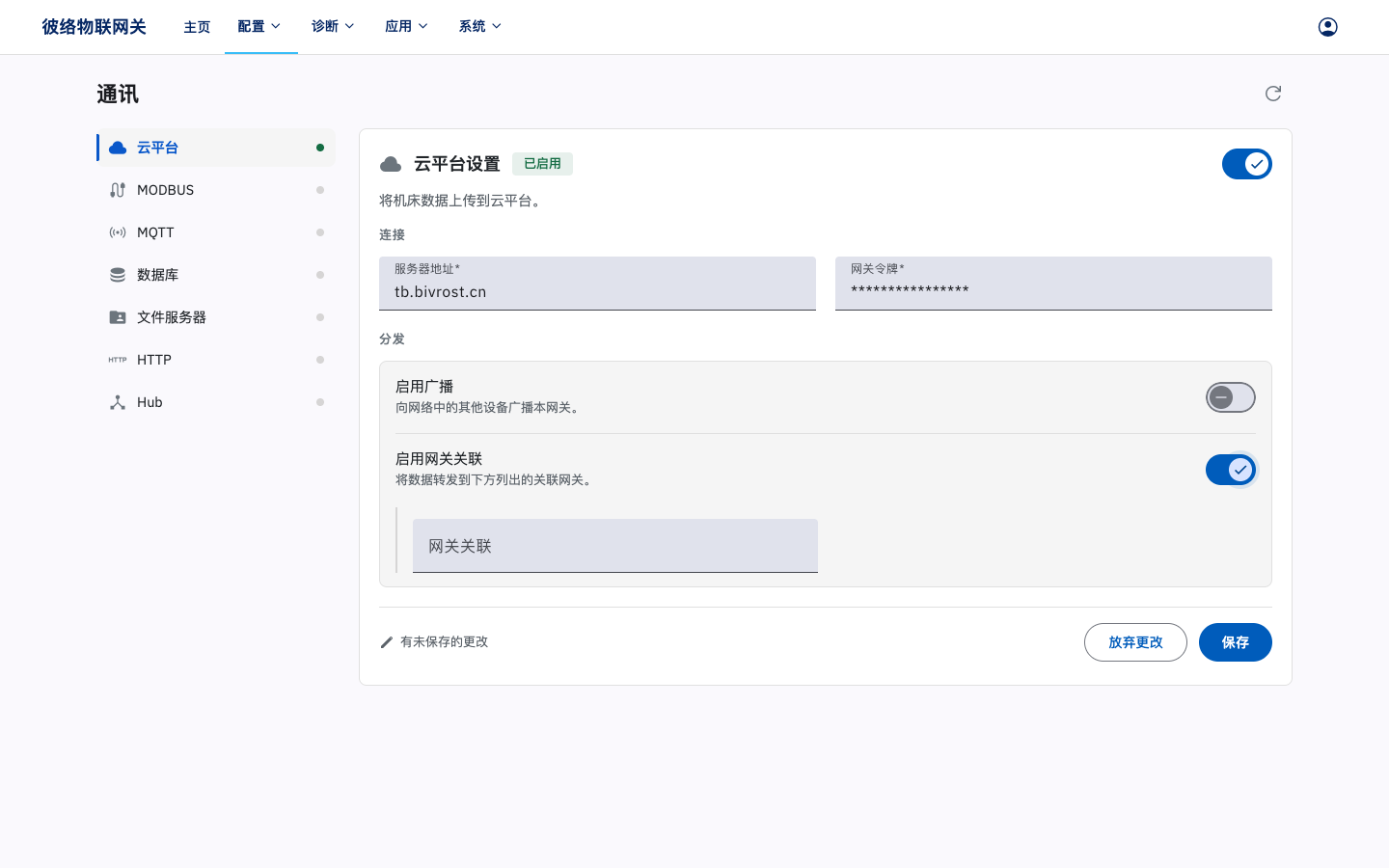

• 启用网关关联，网关将通过云平台接收平台下其它网关广播的数据。用户需要在网关关联中补充要关联的网关 UID 和网关令牌。格式如下：

UID,网关令牌;

多个关联网关用 ; 隔开。

注

完成设置，点击保存后，需要回到主页点击重启服务以生效。

5.6.2. MODBUS 配置

点击”启用”开关以启用 MODBUS 通讯。

启用 MODBUS 通讯，并开启目标机台/机组的自动采集任务（详见 5.3.1.2. 任务设置，与 5.4.1.2. 机组任务设置）后，网关会基于 MODBUS 协议，将任务数据存在相应地址位中，详见《通讯协议》三、MODBUS 通讯。

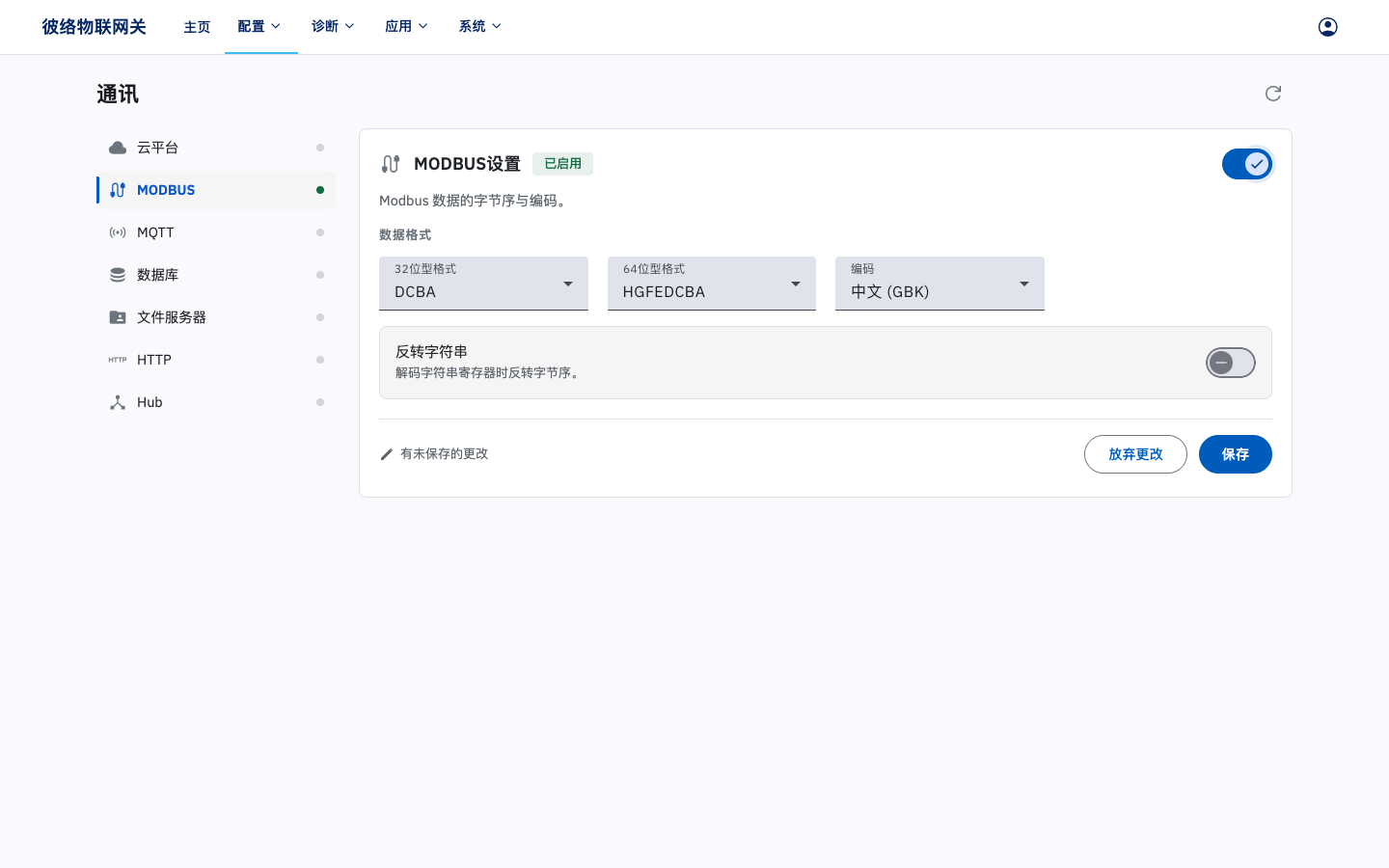

• 32 位型格式选项可以选择 32 位型数据（长型整数 Int32，单精度浮点数 Float 等占用两个寄存器地址的数据）在 MODBUS 通讯中的解码格式。默认为 “DCBA”。
• 64 位型格式选项可以选择 64 位型数据（双精度浮点数 Double 等占用四个寄存器地址的数据）在 MODBUS 通讯中的解码格式。默认为 “HGFEDCBA”。
• 编码选项可以选择 MODBUS 协议字符串编码方式，默认为”中文（GBK）”。
• 反转字符串选项开启后，会反转字符串的顺序。

注

完成设置，点击保存后，需要回到主页点击重启服务以生效。

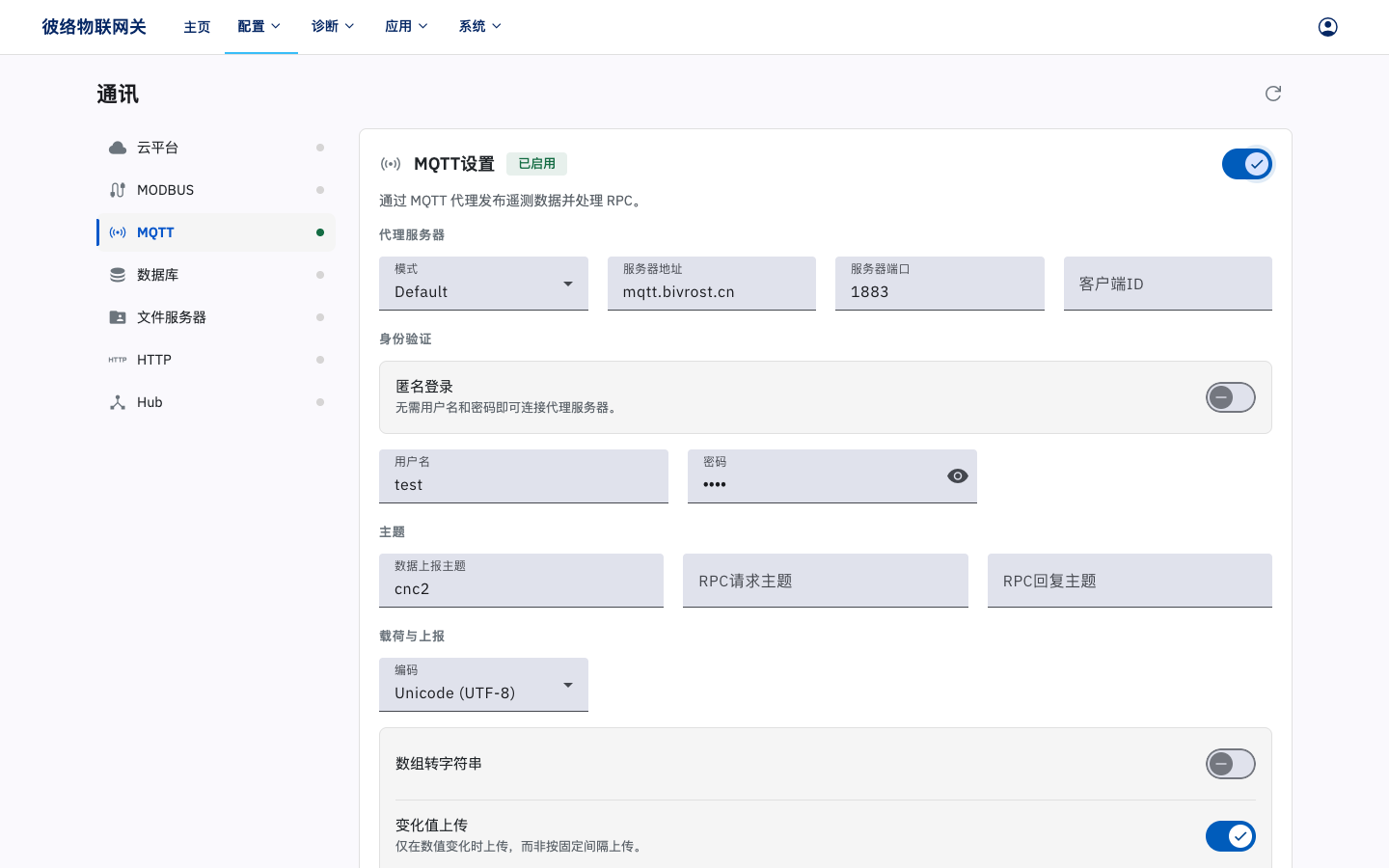

5.6.3. MQTT 配置

打开”启用”开关以启用 MQTT 通讯。

启用 MQTT 通讯，并开启目标机台/机组的自动采集任务（详见 5.3.1.2. 任务设置，与 5.4.1.2. 机组任务设置）后，网关会基于 MQTT 协议，将任务数据转化成 JSON 格式的报文，并发布至指定 MQTT 服务器，详见《通讯协议》四、MQTT 通讯。

MQTT 设置包括：模式，服务器地址，服务器端口，客户端 ID，匿名登录，用户名，密码，数据上报主题，RPC 请求主题，RPC 回复主题，编码，数组转字符串，变化值上传。

• 数据上报主题是自动采集任务以 MQTT 协议报告结果时的主题，默认为 “r”。
• RPC 请求主题和 RPC 回复主题用于 RPC 接口，默认为空白，即关闭 RPC 接口。设定这两个选项后，网关会监听 RPC 请求主题，并将请求的结果发布至 RPC 回复主题，详见《通讯协议》4.2. RPC 接口。
• 变化值上传选项开启后，机台任务设置与机组任务设置中开启的自动采集任务，只有在采集结果发生变化时才会上传结果。

注

完成设置，点击保存后，需要回到主页点击重启服务以生效。

5.6.4. 数据库配置

打开”启用”开关以启用数据库通讯。

启用数据库通讯，并开启目标机台/机组的自动采集任务（详见 5.3.1.2. 任务设置，与 5.4.1.2. 机组任务设置）后，网关将自动采集任务结果数据写入到指定数据库。当前支持的数据库类型包括：SQL Server，MySQL，PostgreSQL，InfluxDB v2.x 等。详见《通讯协议》五、数据库通讯。

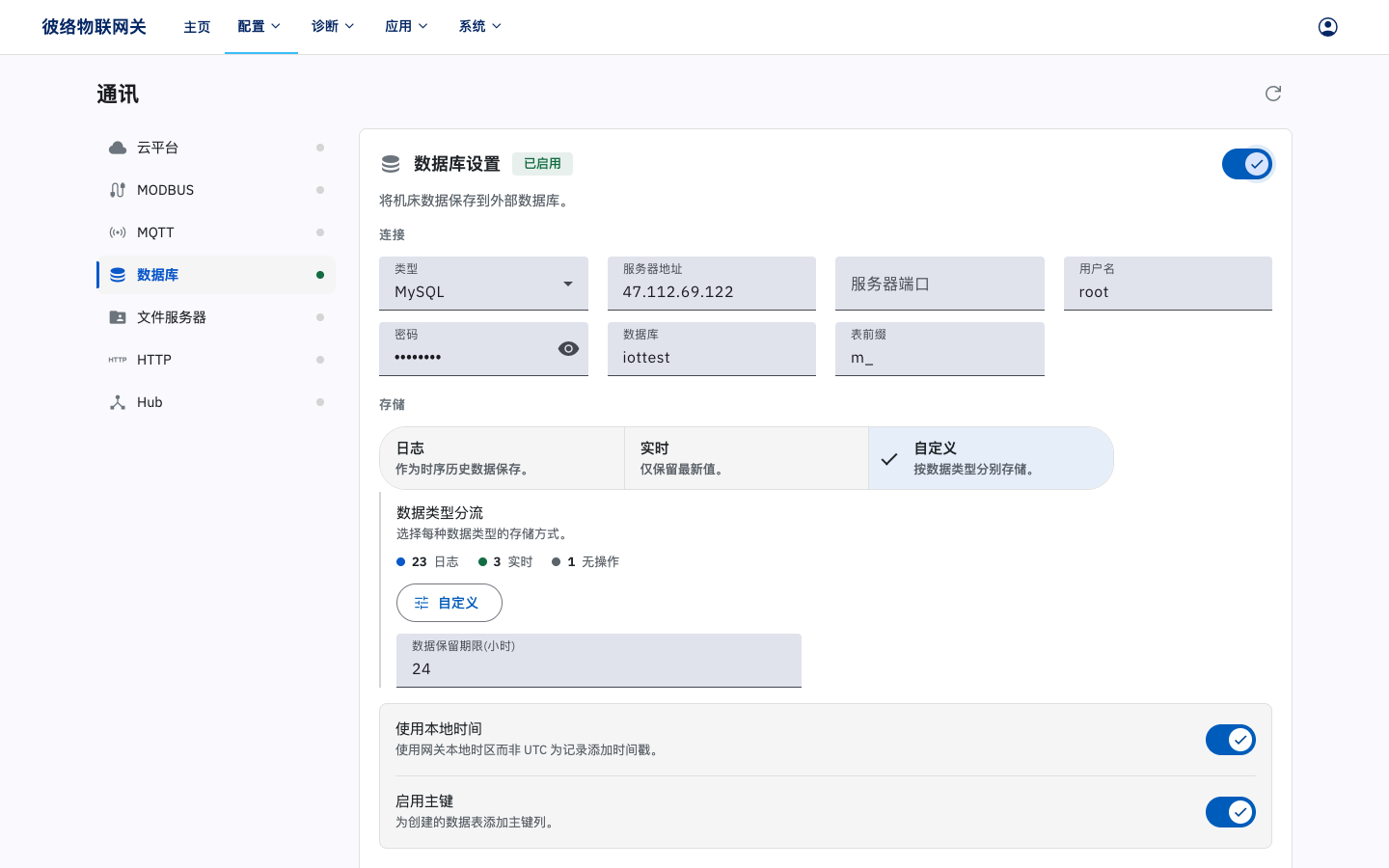

数据库设置包括：类型，服务器地址，服务器端口，用户名，密码，数据库，表前缀，保存模式，数据保留期限，使用本地时间，启用主键，变化值写入等设置。

• 类型是数据库的类型，包括 SQL Server，MySQL，PostgreSQL，InfluxDB v2.x 等。
• 服务器地址是数据库所在服务器的 IP 地址。
• 服务器端口是数据库所在服务器的端口。
• 用户名密码用于登录数据库。
• 数据库是数据库的名称。
• 表前缀用于在表格默认名称前加上前缀。
• 保存模式选项包括：日志，实时，自定义等。
  • 日志模式：每次网关从机台获取到数据时，都会往数据库中写入一条相应记录。数据库中保存所有历史数据记录。
  • 实时模式：每次网关从机台获取到数据时，会查找数据库中相应机台的相应记录，并将其更新为最新数据，而不会保存历史数据记录。

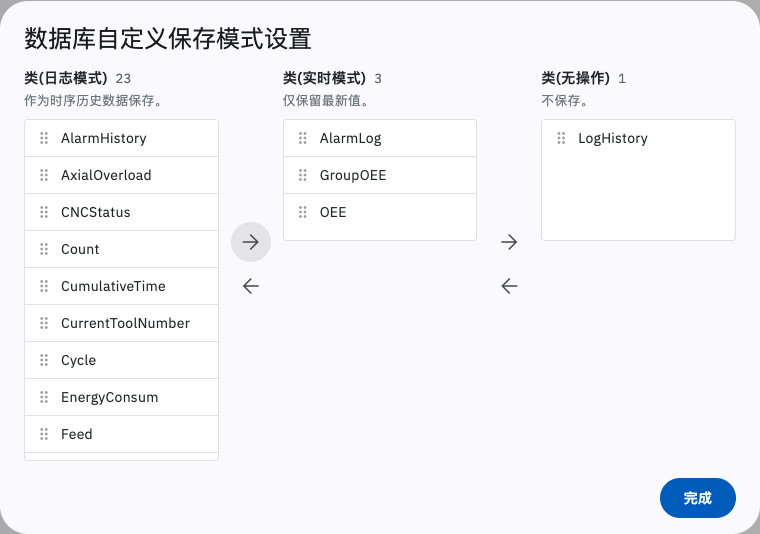

  • 默认保存模式为自定义模式：点击右侧设置按键，在弹出的”数据库保存模式设置”窗口中，允许用户对每一个任务单独设置为日志模式或实时模式。窗口中，左侧为日志模式，中间为实时模式，右侧为无操作（不记录）。用户可以通过鼠标拖动，将接口移动到需要的模式下。或者点击左右箭头按键将一侧接口全部移动到另一侧。点击窗口外任意位置，退出，然后点击页面保存按键以保存自定义设置。默认当前警报，机台 OEE，机组 OEE 为实时模式，其它数据都为日志模式。

• 数据保留期限，是数据在数据库中保存的期限，单位为小时。如设置为 x，则网关启动后定时执行数据库清理，自动删除 x 小时前的数据。默认为 0，即保留所有数据。
• 使用本地时间选项打开后，在写入数据时，使用 5.12. 设置中所在时区的本地时间，否则使用 UTC 时间。
• 启用主键后，会在数据库所有表格中加一列主键。
• 变化值写入选项开启后，机台任务设置与机组任务设置中开启的自动采集任务，只有在采集结果发生变化时才会写入结果。

注

完成设置，点击保存后，需要回到主页点击重启服务以生效。

5.6.5. 网关文件服务器配置

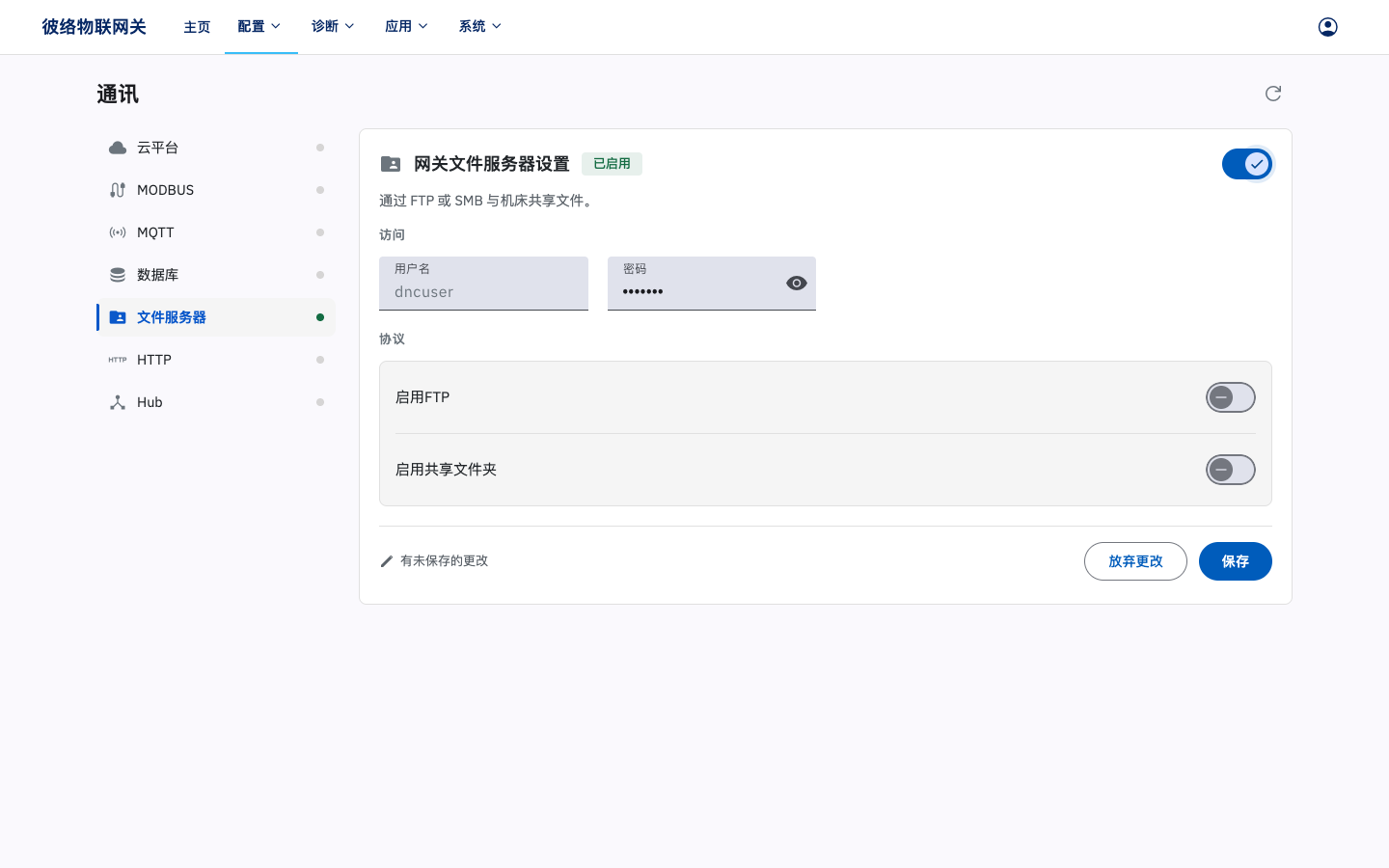

打开”启用”开关以启用网关文件服务器。网关文件服务器是网关本地创建的一个文件服务器，机台可通过 FTP 或共享文件夹等方式访问。开启后，5.3.1.3. 程序传输设置中文件服务器类型选项可设置为”网关文件服务器”。

用户名与密码为 FTP 和共享文件夹共用。默认用户名和密码均为 dnc_user。目前仅可以修改密码。

启用 FTP 以支持 FTP 方式登录网关文件服务器。FTP 地址：

ftp://iotgw 或 ftp://网关IP

在 FTP 主目录下，每个机台都有单独的文件夹，以机台的 IP 地址命名。

启用共享文件夹以支持共享文件夹方式登录网关文件服务器。每个机台都有单独的共享文件夹，以机台的 IP 地址命名。共享文件夹地址：

\\iotgw\机台IP 或 \\网关IP\机台IP

注

完成设置，点击保存后，需要回到主页点击重启服务以生效。

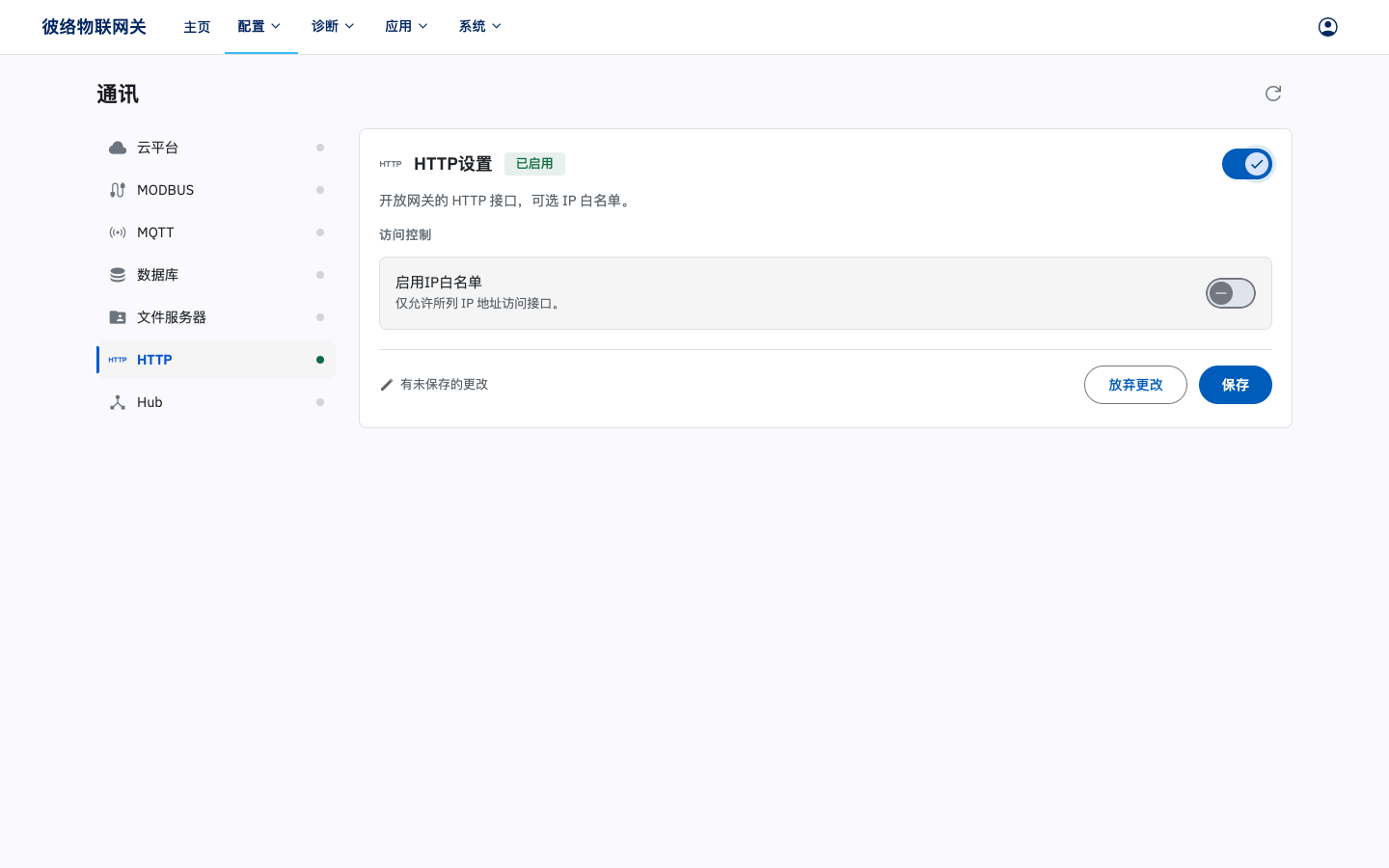

5.6.6. HTTP 设置

打开”启用”开关以启用 HTTP 设置。

启用 IP 白名单，启用后网关仅接受来自白名单内有效 IP 的 HTTP 接口请求。白名单可设置多个 IP 地址，以 ”;” 分隔。

注

完成设置，点击保存后，需要回到主页点击重启服务以生效。

5.6.7. Hub 设置

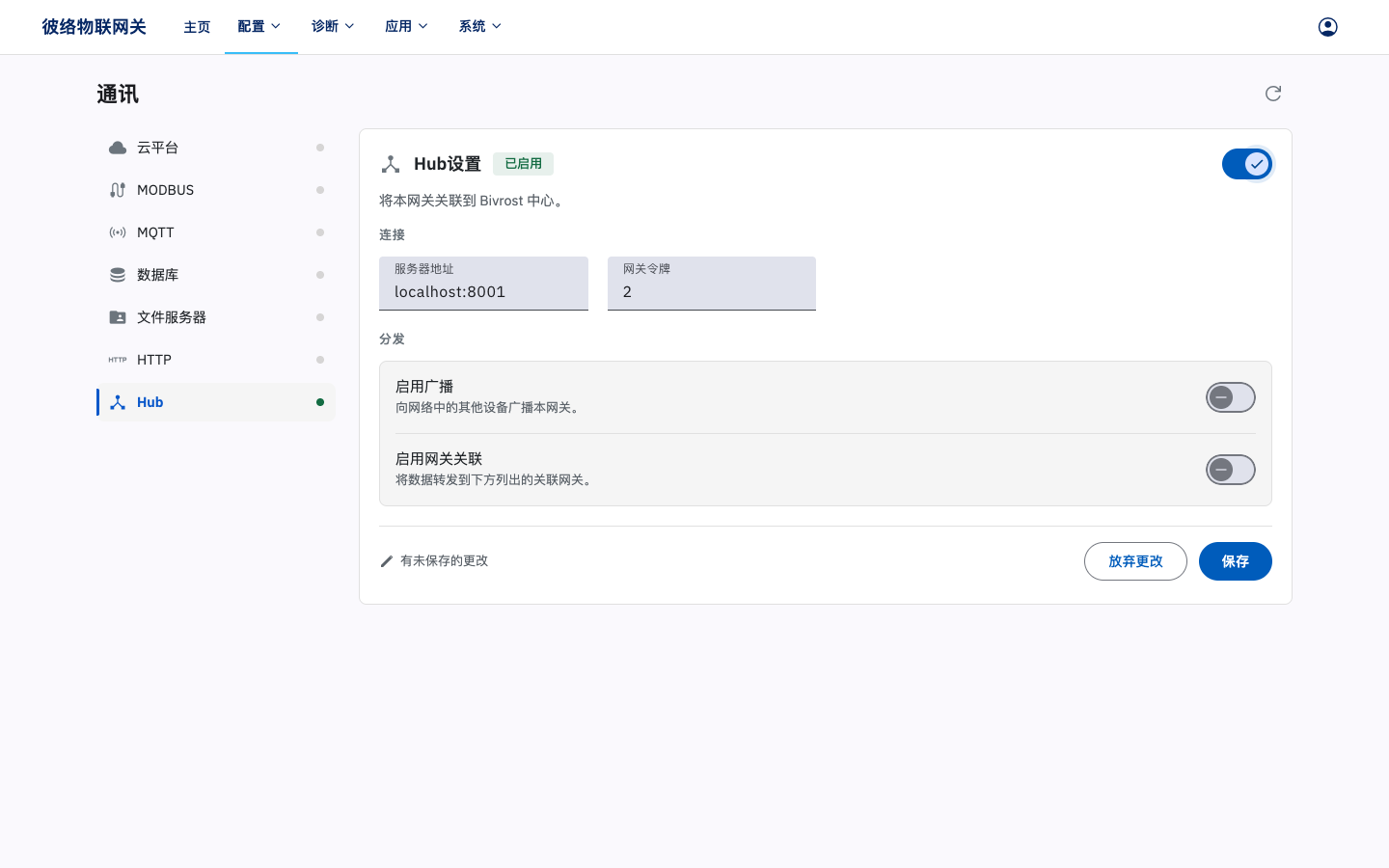

打开”启用”开关以启用 Hub 设置。Hub 服务器用于远程访问网关接口，实现远程修改配置，异地网关数据互通等功能。需联系客服部署。

• 服务器地址处输入 Hub 服务器地址。
• 网关令牌处输入 Hub 服务器分配给网关的令牌。
• 启用广播，网关将通过云平台向平台下其它网关广播数据。
• 启用网关关联，网关将通过 Hub 服务器接收其它网关广播的数据。用户需要在网关关联中补充要关联的网关 UID 和网关令牌。格式如下：

UID,网关令牌;

多个关联网关用 ; 隔开。

注

完成设置，点击保存后，需要回到主页点击重启服务以生效。
