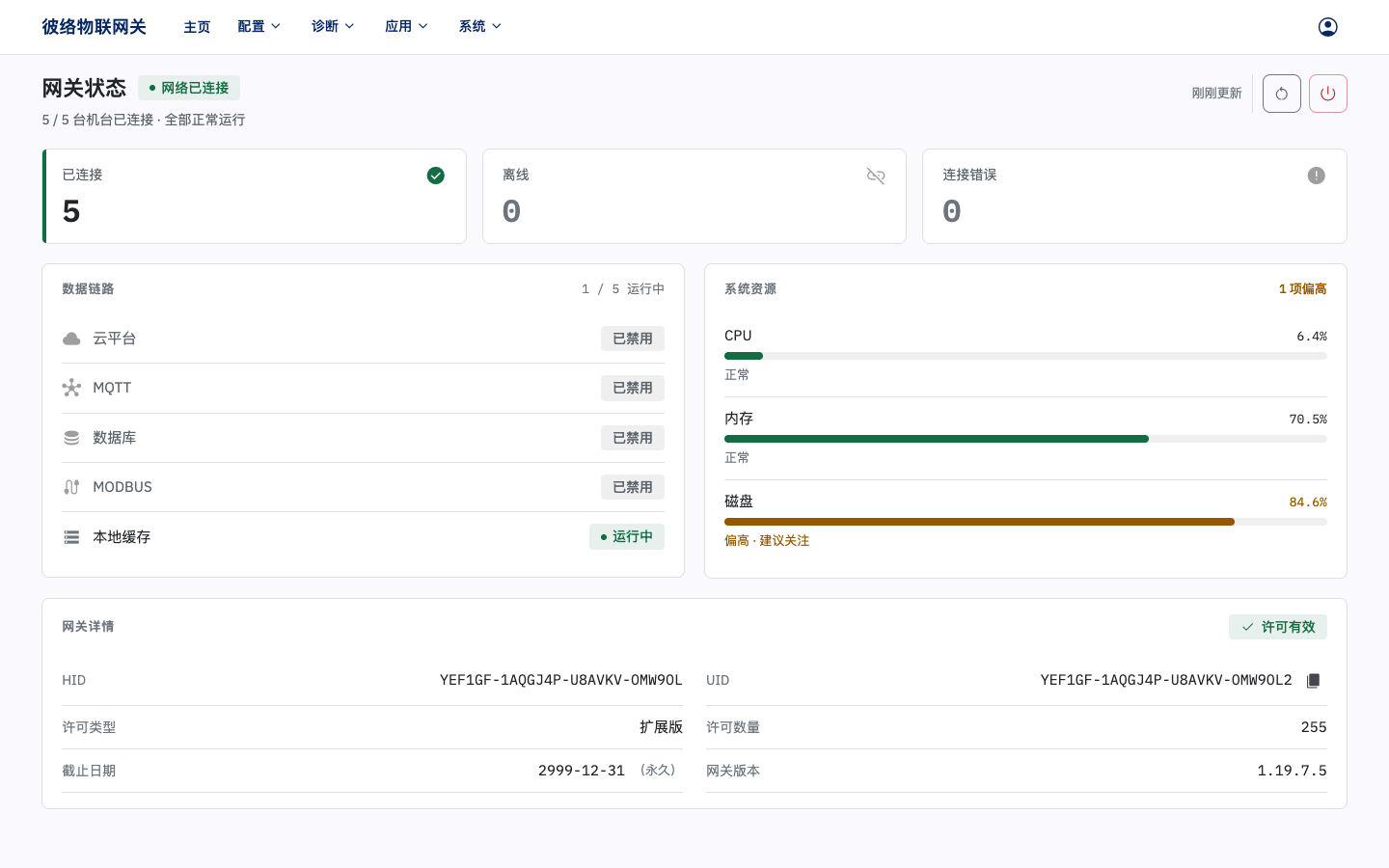

5.2. 主页

登录成功后进入主页。顶部为导航栏，包含主页链接与配置（机台/机组/任务/通讯），诊断（接口测试/网络工具/日志），应用（程序传输/数据分析/监控），系统（网络/设置）四个菜单，右上角为账户菜单。下方为页面内容。

5.2.1. 功能按键

主页”网关状态”栏右上角为功能按键，包括重启服务，与网关关机/重启。在修改配置后，顶部导航栏还会出现”配置已更改，请重启服务”提示，点击即可重启服务。

重启服务按键用于重启网关服务，在修改机台配置，机组配置，通讯配置，任务配置等配置参数之后，需要点击重启服务以使得修改生效。点击重启服务后，弹出重启服务窗口，等待约 5~10 秒后，显示重启完成，点击确认即可。

网关关机/重启按键用于控制网关硬件关机/重启。

点击关机按键以安全关闭网关硬件。等待网关电源灯灭后即可拔下电源线。

点击重启按键以重启网关硬件。重启过程需等待约一分钟。

5.2.2. 网关状态

“网关状态”显示当前网关的主要状态。顶部为机台连接汇总（已连接，离线，连接错误数量）：

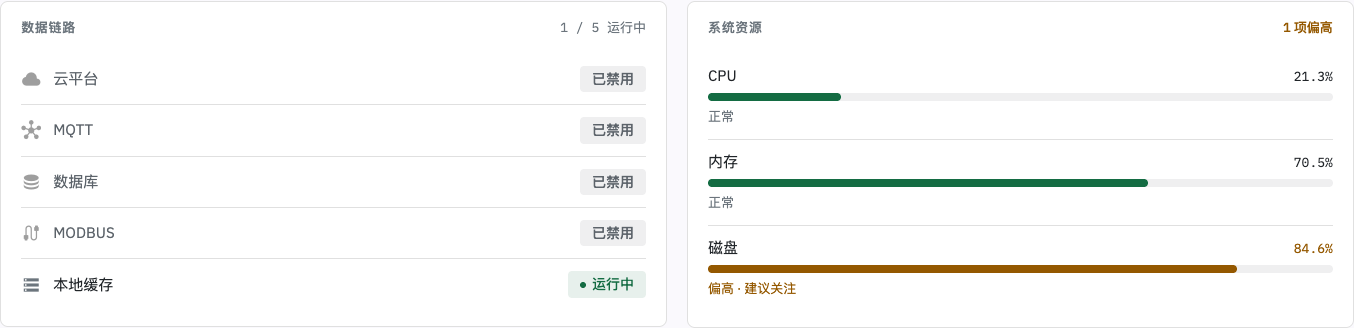

“数据链路”卡片显示云平台，MQTT，数据库，MODBUS，本地缓存等服务状态；“系统资源”卡片显示 CPU，内存，磁盘占用。所有状态每 5 秒自动更新一次。

网关状态下各项状态说明如下：

名称	说明	状态
网络	当前网关与外网连接状态	已联网：已连接外网 未联网：未连接外网
云平台	网关与云平台连接状态	运行中：云平台服务开启（详见 5.6.1. 云平台配置），配置正确，且与服务器连接正常 关闭：云平台服务关闭 延误：因网络延迟等导致数据上传未及时完成 其他状态：云平台服务故障
MQTT	网关与 MQTT 服务器连接状态	运行中：MQTT 服务开启（详见 5.6.3. MQTT 配置），配置正确，且与服务器连接正常 关闭：MQTT 服务关闭 延误：因网络延迟等导致数据上传未及时完成 其他状态：MQTT 服务故障
数据库	网关与数据库连接状态	运行中：数据库服务开启（详见 5.6.4. 数据库配置），配置正确，且与服务器连接正常 关闭：数据库服务关闭 延误：因网络延迟等导致数据上传未及时完成 其他状态：数据库服务故障
MODBUS	网关本地 MODBUS 服务运行状态	运行中：MODBUS 服务开启（详见 5.6.2. MODBUS 配置），配置正确，且本地服务器运行正常 关闭：MODBUS 服务关闭 延误：因网络延迟等导致数据上传未及时完成 其他状态：MODBUS 服务故障
本地缓存	本地缓存功能开启/关闭状态	运行中：已开启本地缓存 关闭：关闭本地缓存
机台连接-成功	机台连接成功数量	0~255
机台连接-离线	机台离线数量	0~255
机台连接-错误	机台连接错误数量	0~255

对于云平台，MQTT，数据库，和 MODBUS，其他状态包括”已启动”，“等待连接”，“错误”等。“已启动”代表网关已初始化该服务，但由于配置错误或网络中断，不能进入下一步。“等待连接”代表未收到目标服务器的回复，可能出现网络故障或者服务器故障。“错误”代表在任意阶段出现了故障。

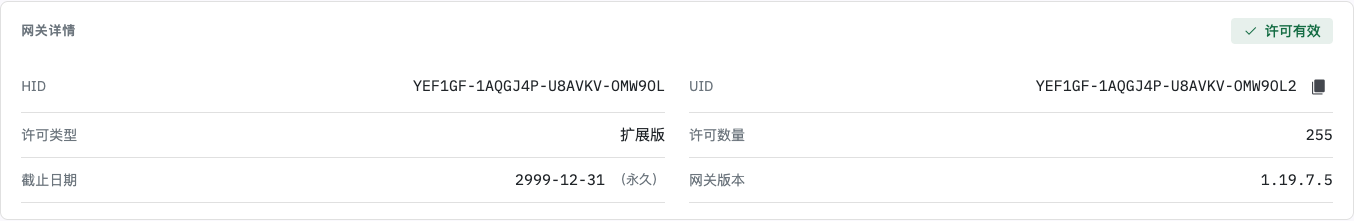

5.2.3. 网关详情

“网关详情”下的 UID 为设备唯一码，在联系客服获取帮助，或升级许可证时，需要提供给客服。

• 截止日期为采集许可证到期时间。
• 许可数量为网关配置的采集许可数量，即网关同时允许采集的机台数量。
• 许可类型为采集许可类型，具体类型可使用的功能请联系客服。
• 许可状态为当前许可状态是否有效，如显示”无效”，代表许可未分配或过期。
• 网关版本为当前网关的软件版本。

如上图中，此网关使用的许可证类型是”扩展版”；可使用接口包括基础数据（状态，产量，警报，当前程序名，当前程序段等），轴数据（坐标，进给转速，负载），节拍数据，OEE 监控，PLC 数据，刀补读写，和程序传输等；最多可同时采集 255 台机台；到期时间 2999 年 12 月 31 日。当前许可状态有效。图中网关软件版本为 1.19.4.19。
